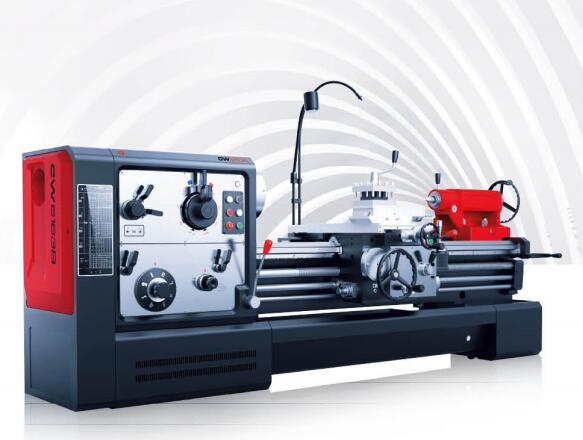

普通卧式车床CW-B/C系列

该系列车床床身在宽度侧壁双筋板和内筋板采用箱型和斜筋组合结构，整体刚度比单壁门结构提高了三分之一；溜板箱没有快移结构，用单手柄形象化操作；主轴正反转转换及刹车功能都采用液压控制，配置的手动刹车功能或者脚踏板刹车功能操作方便，刹车灵敏，安全可靠；车窗结构刚度与传动刚度均较高，精度稳定，并能进行强力切削；床身导轨下滑面采用TSF耐磨镶层结构，运动轻便灵活，寿命长；润滑系统微箱外循环，提高了加工精度；尾座装有刻度盘和刻线，使用直观；机床外形美观，易檫拭和维护；床头箱内用压力油强制润滑；冷却部件采用水电分离，安全美观。

主要技术参数：

参数名称	单位	CW6163B/C CW6263B/C	CW6193B/C CW6293B/C	CW6180B/C CW6280B/C		CW61110B/C CW62110B/C
床身上最大回转直径	mm	630	930	800		1100
刀架上最大回转直径	mm	350	650	480		800
最大工件长度	mm	750,1500,3000 4000,5000,7000	750,1500,3000 4000,5000,7000	1500,3000,4000,5000-14000
马鞍槽内最大回转直径/有效宽度	mm	800/300	1100/300	1000/310 1300/310
主轴通孔直径和轴头型式		0.1-1.52
主轴孔前端椎体和顶尖锥度		1.6-24.3
主轴转速级数和范围	r/min	18种7.5-1000（B） 18种8.5-800（C）	18种6-800（B） 18种8.5-800（C）	18种5.4-720	18种4.8-640
纵进给量级数和范围	mm/r	64种0.05-24.3
范围1:1	mm/r	0.1-1.52
范围16:1	mm/r	1.6-24.3
用交换齿轮微量进给范围	mm/r	0.05-0.912		0.06-0.912 0.05-0.76
横向进给量与纵进给量比率		1/2
床鞍快移速度	mm/min	4000
机床丝杠螺距		12(公制）；1/2″（英制）
公制螺纹种数、范围	mm	50种 1-240（另有14种非标螺纹）
英制螺纹种数、范围	t.p.i	26种 14-1
模数螺纹种数、范围	mm	53种 0.5-120
径节螺纹种数、范围	DP	24种 28-1
下刀架最大横向行程	mm	420	500	500
上刀架最大行程	mm	200	200	200
尾座套筒行程	mm	250	250	250
尾座套筒锥度		莫氏5﹟	莫氏5﹟	莫氏5﹟
床身导轨宽度及淬火硬度	mm	550 RC52	550 RC52	600 RC52
主电机功率	kw	11	11	11or15
快速电机功率	kw	1.1	1.1	1.1
冷却泵电机功率	W	120	120	120
最大承重	kg	2000	2000	2000

注:1、CW(93B/C,110B/C）系列车床是分别在CW(63,80)系列车床基础上加高的产品。

2、中心距≥11000mm时，标配双创鞍、双刀架、双溜板。

普通卧式车床CW B系列

本机床溜板箱内有安全机构，可防止车床因过载而损坏。上刀架可以机动车削短的锥体，纵向进给与上刀架进给的复合运动可机动车削长的锥体，车床的操作手柄集中，使用方便灵活。主轴的制动及正反转变向是液压控制，刹车灵敏可靠，可用按钮不停车变换一级速度。

本机床功率大，刚性强、主轴调速范围广，适用于强力切削，可以车削端面、外圆、内孔以及公制、英制、模数、径节各种螺纹，并可承担钻孔、套料、镗孔等工艺。主轴转速范围供用户多种选择。

主要技术参数：

参数名称	单位	CW61100B/CW61125B	CW61100D/CW61125D	CW61160	CW61200
床身上工件最大回转直径	mm	1000/1250	1000/1250	1600	2000
最大工件长度	mm	1500/3000/ 5000-15000	1500/3000/ 5000-15000	3000/5000/ 8000-15000	3000/5000/ 8000-15000
刀架上工件最大回转直径	mm	610/865	610/865	1200	1580
主轴通孔直径和轴头型式	mm	130，A215	130，A215	130，A215	130，A215
主轴孔前端锥度		公制140	公制140	公制140	公制140
主轴转速种数-正转		21种	21种	21种	21种
主轴转速种数-反转		12种	12种	12种	12种
主轴每转刀架进给量范围		56种	56种	56种	56种
纵向	mm	0.1-12	0.1-12	0.1-12	0.1-12
横向	mm	0.05-6	0.05-6	0.05-6	0.05-6
上刀架	mm	0.025-3	0.025-3	0.025-3	0.025-3
公制螺纹螺距范围	mm	44种 1-120	44种 1-120	44种 1-120	44种 1-120
模数螺纹范围	mm	45种 0.5-60	45种 0.5-60	45种 0.5-60	45种 0.5-60
径节螺纹范围		38种 1/2-56DP	38种 1/2-56DP	38种 1/2-56DP	38种 1/2-56DP
床鞍最大行程	mm	L-50	L-50	L-200	L-200
下刀架最大横向行程	mm	520/630	520/630	960	1010
中刀架最大行程	mm			300	300
上刀架最大行程	mm	300	300	200	200
刀架快速移动速度纵向/横向	mm/min	3740/1870	3740/1870	3740/1870	3740/1870
中刀架	mm/min	935	935	935	935
尾座套筒直径	mm	160	180	180	180
尾座套筒最大行程	mm	300	300	300	300
尾座套筒锥孔锥度		莫氏6号	公制80	公制80	公制80
主电机功率	kw	22	22	22	22
床身宽度	mm	755	755	1100	1100
最大扭距	KN.m	12.85	12.85	12.85	12.85
最大承重	kg	6000	12000	12000	12000
★标准转数

注：1、10000mm以上机床，主轴标准转速为2-200转/分。

2、加工轴类零件时，中间用一个托辊，增加承重2吨；两个托辊，增加承重4吨。

3、中心距》11000mm时，标配双床鞍、双刀架、双溜板。

4、加工盘类零件时，承重最高2吨。
