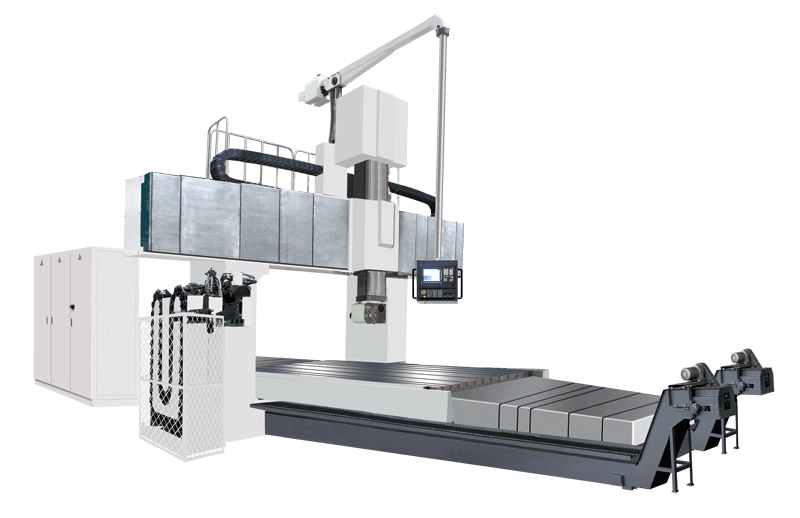

GMC R2系列数控龙门镗铣床

在该机床上，零件径一次装夹，工序高度集中，可完成除安装底面外其余各面及孔系的加工，确保被加工零件的各面、孔之间的加工精度及集合位置精度，不需工件翻转及二次、三次装夹而造成定位误差及变形；是加工关键重型工件如：床身、立柱、大型箱体、板类及其他加工精度要求较高零件的理想设备。

主要技术参数：

参数名称				单位	GMC1530r1	GMC1530r2	GMC2040r2
工作台	工作台尺寸			mm	1500×3000	1500×3000	2000×4000
	龙门宽度			mm	2100	2100	2600
	允许最大荷重			kg	10000	10000	20000
	T型槽尺寸			mmxn	28×7	28×7	28×11
加工范围	工作台行程-X轴			mm	3600	3600	4200
	滑鞍行程-Y轴			mm	2700	2700	3200
	滑枕行程-Z轴			mm	800	1000（1250选配）
	C轴				5º×72	5º×72	5º×72
	主轴端面至工作台距离		最大	mm	1000	1200	1200
	主轴端面至工作台距离		最小	mm	200	200	200
主轴	锥孔（7:24）				ISO50	ISO50	ISO50
	转速范围			r/min	10-3000	10-2000	10-2000
	输出扭矩			N.m	1321/1821	1359/1873	1359/1873
	主轴电机功率			kw	37/51	37/51	37/51
	方滑枕截面尺寸			mm	350×350	420×470	420×470
进给	切削进给速度范围			mm/min	1-5000	1-5000	1-5000
	快速移动		X轴	m/min	13	13	13
			Y轴	m/min	13	13	13
			Z轴	m/min	10	10	10
刀库	刀库容量			把	40，60	40，60	40，60
	选刀方式				任意	任意	任意
	最大铣刀盘直径	满刀		mm	Φ125	Φ125	Φ125
	最大铣刀盘直径	相邻空刀		mm	Φ250	Φ250	Φ250
	刀具最大长度			mm	400	400	400
	刀具最大重量			kg	20	20	20
	换刀时间（刀-刀）			s	5.5	5.5	5.5
机床定位精度	GB/T19362.1 -2003		X轴	mm	0.03 (0.023带光栅尺)	0.03 (0.023带光栅尺)	0.032 (0.025带光栅尺)
			Y轴	mm	0.03 (0.023带光栅尺)	0.03 (0.023带光栅尺)	0.032 (0.025带光栅尺)
			Z轴	mm	0.025	0.025 (0.02带光栅尺)	0.025 (0.02带光栅尺)
重复定位精度	GB/T19362.1 -2003		X轴	mm	0.02 (0.016带光栅尺)	0.02 (0.016带光栅尺)	0.022 (0.016带光栅尺)
			Y轴	mm	0.02 (0.016带光栅尺)	0.02 (0.016带光栅尺)	0.022 (0.016带光栅尺)
			Z轴	mm	0.01	0.01 (0.08带光栅尺)	0.01 (0.008带光栅尺)
电气总容量				KVA	110
数控系统					SIEMENS840DE SL

参数名称				单位	GMC2060r2	GMC2550r2	GMC2560r2
工作台	工作台尺寸			mm	2000×6000	2500×5000	2500×6000
	龙门宽度			mm	2600	3200	3200
	允许最大荷重			kg	25000	25000	25000
	T型槽尺寸			mmxn	28×11	28×11	28×11
加工范围	工作台行程-X轴			mm	6200	5200	6200
	滑鞍行程-Y轴			mm	3200	3700	3700
	滑枕行程-Z轴			mm	1000（1250选配）
	C轴				5º×72	5º×72	5º×72
	主轴端面至工作台距离		最大	mm	1200	1200	1200
			最小	mm	200	200	200
主轴	锥孔（7:24）				ISO50	ISO50	ISO50
	转速范围			r/min	10-3000	10-2000	10-2000
	输出扭矩			N.m	1359/1873	1359/1873	1359/1873
	主轴电机功率			kw	37/51	37/51	37/51
	方滑枕截面尺寸			mm	420×470	420×470	420×470
进给	切削进给速度范围			mm/min	1-5000	1-5000	1-5000
	快速移动		X轴	m/min	10	10	10
			Y轴	m/min	13	13	13
			Z轴	m/min	10	10	10
刀库	刀库容量			把	40，60
	选刀方式				任意
	最大铣刀盘直径	满刀		mm	Φ125
		相邻空刀		mm	Φ250
	刀具最大长度			mm	400
	刀具最大重量			kg	20
	换刀时间（刀-刀）			s	5.5
机床定位精度	GB/T19362.1 -2003		X轴	mm	0.04（0.03带光栅尺）
			Y轴	mm	0.032（0.025带光栅尺）
			Z轴	mm	0.025(0.02带光栅尺）
重复定位精度	GB/T19362.1 -2003		X轴	mm	0.025（0.02带光栅尺）
			Y轴	mm	0.022（0.016带光栅尺）
			Z轴	mm	0.01（0.008带光栅尺）
电气总容量				KVA	110
数控系统					西门子SIEMENS840DE SL
