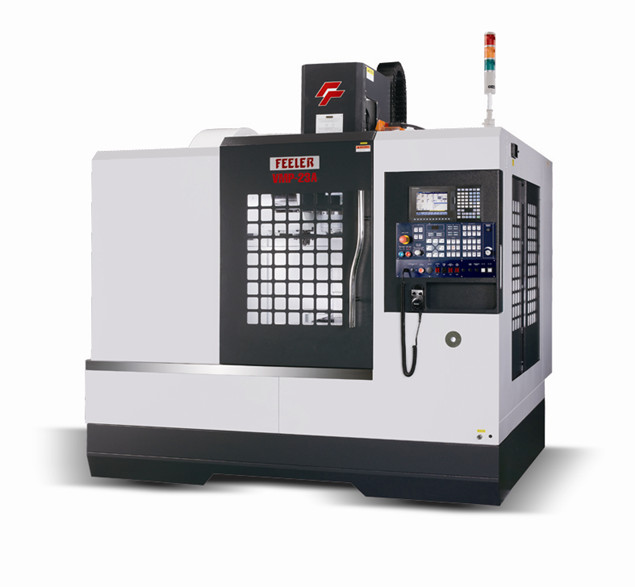

VMP系列立式加工中心

VMP系列是经过精心研发，高精密机种，最适合精密产品的加工需求，

具有如下特点：

主机体结构采用高级灰铸铁制成，多年使用后，仍可维持在最佳刚性与稳定性状态；

机体结构采用最先进的ANSYS与NASTRAN作分析设计，是机械精度与可靠度达到最高标准；

立柱底部为A字形强化结构设计，配合超大底座结构，提供高刚性的支撑能力

10000RPM主轴提供模具加工所需的表面精度；

主要技术参数：

参数名称	单位	VMP-23A	VMP-30A	VMP-32A
X轴行程	mm	580	760	820
Y轴行程	mm	420	420	520
Z轴行程	mm	510	510	505
主轴端面至工作台距离	mm	80~590	80~590	100~605
主轴中心线至立柱导轨距离	mm	455	455	560
工作台面积	mm²	420x650	420x890	520x950
工作台最大承重	Kg	300	300	800
主轴转速	r/min	8000/10000	8000/10000	8000/10000
主轴锥孔	ISO	7:24 No.40	7:24 No.40	7:24 No.40
主轴功率	KW	7.5/11	7.5/11	7.5/11
换刀时间	s	7.1斗笠式/2.2刀臂式
刀具数量		18（20）	18（20）	22(24)
刀柄拉钉		P-40T(45°)	P-40T(45°)	P-40T(45°)
最大刀具重量	Kg	7	7	8
最大刀具直径	mm	80	80	80
最大刀具长度	mm	250/130	250/130	300/150
占地面积	mm²	2100x2230	2100x2230	2530x2185
机器重量	Kg	3000	3300	5800
电器容量	KVA	15	15	25

参数名称	单位	VMP-40A	VMP-45A	VMP-50A
X轴行程	mm	1020	1100	820
Y轴行程	mm	520	610	520
Z轴行程	mm	505	600	505
主轴端面至工作台距离	mm	80~585	135~735	100~605
主轴中心线至立柱导轨距离	mm	560	660	560
工作台面积	mm²	520x1150	600x1200	520x950
工作台最大承重	Kg	800	1500	800
主轴转速	r/min	8000/10000	10000/ 4000	10000/ 4000
主轴锥孔	ISO	7:24 No.40	7:24 No.40/ 7:24 No.50	7:24 No.40/ 7:24 No.50
主轴功率	KW	7.5/11	15/18	7.5/11
换刀时间	s	No.40 7.1斗笠式/2.2刀臂式 No.50 4.5刀臂式
刀具数量		22(24)	24	24
刀柄拉钉		P-40T(45°)	P-40T(45°)/ P-50T(45°)	P-40T(45°)/ P-50T(45°)
最大刀具重量	Kg	8	No.40 8 No.50 15	No.40 8 No.50 15
最大刀具直径	mm	80	80/100	80
最大刀具长度	mm	300/150	250/130 350/200	300/150 350/200
占地面积	mm²	2800x2185	3180x2750	3500x2750
机器重量	Kg	6300	6800	7300
电器容量	KVA	25	25	25
