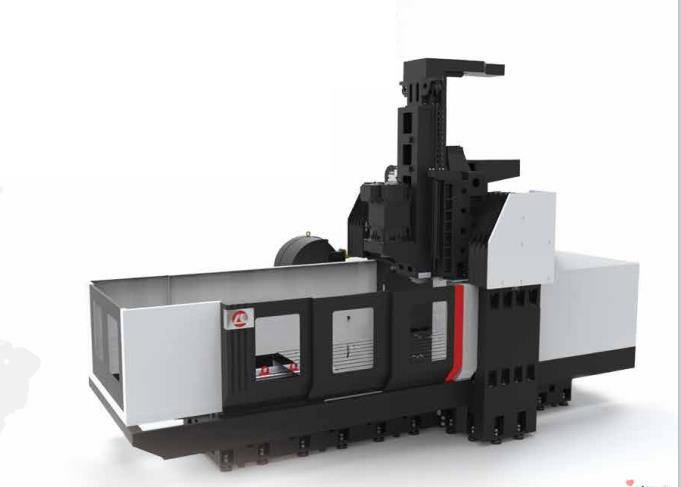

机台型号

Unit

LM-2616

LM-3116

LM-4116

三轴行程

X轴行程

mm

2600

3100

4100

Y轴行程

mm

1600

1600

1600

Z周行程

mm

800（选配1000）

800（选配1000）

800（选配1000）

主轴鼻端至工作天面距离（最小）

mm

200-1000
（选配200-1200）

200-1000
（选配200-1200）

200-1000
（选配200-1200）

双立柱间距离

mm

1700

1700

1700

主轴中心到Y轴轨道面距离

mm

450

450

450

工作台

工作台尺寸

mm

2500×1500

3000×1500

4000×1500

工作台最大载重

kg

9000

10000

12000

T型槽（宽度×数量×间距）

mm

22×9×150

22×9×150

22×9×150

工作台高度（台面到地面距离）

mm

895

895

895

主轴

主轴端孔斜度

---

BT-50

BT-50

BT-50

主轴形式

---

齿轮头

齿轮头

齿轮头

主轴转速

rpm

6000

6000

6000

主轴套管孔

mm

190

190

190

主轴前端轴承内径

mm

100

100

100

主轴马达

kW

22

22

22

主轴拉刀力

kgf

1800

1800

1800

最大株洲输出扭力（连续/30分钟）

N-m

560

560

560

进给

快速位移

m/min

24/24/15

24/24/15

24/24/15

最大切削进给

mm/min

1-10000

1-10000

1-10000

三轴马达

X轴进给马达功率

kW

8.17

8.17

8.17

Y轴进给马达功率

kW

6.28

6.28

6.28

Z轴进给马达功率

kW

4.9

4.9

4.9

刀库ATC

刀库形式

---

圆盘式

圆盘式

圆盘式

刀库数量

tool

24

24

24

最大刀具直径（满刀/无

mm

Φ105/Φ210

Φ105/Φ210

Φ105/Φ210

最大刀具长度

mm

350

350

350

最大刀具重量

kg

15

15

15

刀具交换时间（T-T)

sec

6

6

6

刀具交换时间（C-C)

sec

13

13

13

其他

及其重量

kg

23800

25000

28000

占地面积（长×宽×高）

mm

8400×5100×4570

9200×5100×4570

10500×5100×4570
