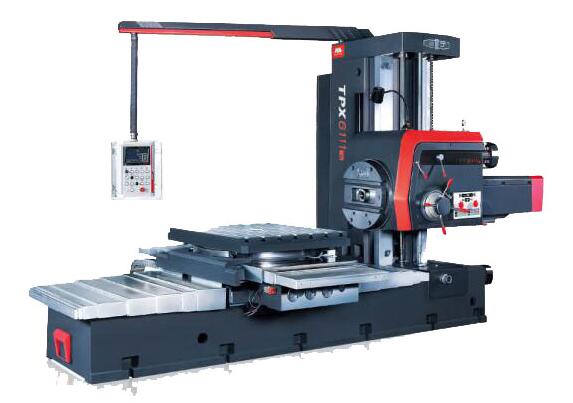

首页 > 产品中心 > 沈阳机床 > 镗床系列 > TPX6111系列镗床

本系列机床工作性能以镗、铣为主，也可进行钻孔、扩孔、铰孔、锪平面等多种工序加工；特别适宜多孔系、孔距要求较精确的箱型零件；固定平旋盘或可拆卸式平旋盘上的滑块可径向进给，能加大较大尺寸的孔，车外圆、平面、切槽等。本系列机床可广泛应用于国防军工、航空航天、船舶、冶金、铁路机车车辆、汽车制造、工程机械、风能发电、矿山机械纺织、印刷、轻工、机床制造等行业。

项目		单位	TPX6111B	TPX6111B/2	TPX6111B/3
主轴	主轴直径	mm	110	110	110
	主轴锥孔	-	Morse No6 （ISO7：24No50）	Morse No6 （ISO7：24No50）	Morse No6 （ISO7：24No50）
	主轴最大扭矩	N.m	1225	1225	1225
	主轴最大轴向抗力	N	12250	12250	12250
	主轴转速级数	-	22	22	22
	主轴转速范围	r/min	8-1000	8-1000	8-1000
	主电机功率	kw	7.5	7.5	7.5
平旋盘	平旋盘最大扭矩	N.m	1960	1960	1960
	平旋盘直径	mm	600	600	600
	平旋盘转速范围	r/min	4-200	4-200	4-200
	平旋盘转速级数	-	18	18	18
工作台	工作台尺寸（长×宽）	mm	1100×960	1100×960	1250×1100
	工作台最大承重	kg	2500	2500	3000
	T型槽尺寸	mm	22	22	22
	T型槽数	-	7	7	7
工作区域	X轴行程	mm	900	1250	1600
	Y轴行程	mm	900	900	1200
	Z轴行程	mm	1400	1400	1400
	W轴行程（主轴行程）	mm	600	600	600
	U轴行程（平旋盘滑块行程）	mm	180	180	180
	B轴回转角度	°	360	360	360
	主轴中心线至工作台面最小距离	mm	0	0	0
进给速度	快速速度	mm/min	X/Y/Z/W：2500	X/Y/Z/W：2500	X/Y/Z/W：2500
	主轴没转各轴进给量范围	mm/rev	0.04-6/0.01-1.88 （X/Y/Z/W）	0.04-6/0.01-1.88 （X/Y/Z/W）	0.04-6/0.01-1.88 （X/Y/Z/W）
	进给量范围（X）	mm/min	-	-	-
精度	直线测量系统读数精度（X/Y/Z) (Z轴测量用户选配）	mm	0.005	0.005	0.005
精度	B轴角度测量系统读数精度（B轴测量用户选配）	°	0.001	0.001	0.001
通用参数	机床外形尺寸（长×宽×高）	mm	4910×2454×2750	4910×2870×2750	5120×3380×3100
通用参数	机床重量	kg	13000	14500	18000
