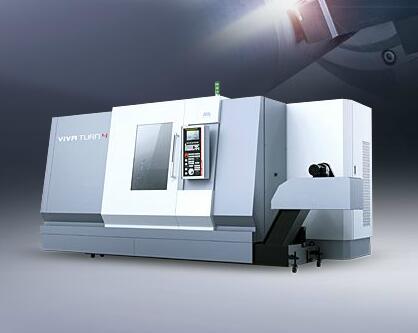

VIVA TURN4/6 T系列全功能数控车床
高刚性、高精度、宜人性好、配置丰富
VIVA TURN 4/6系列全功能数控车床按照目前世界现金的模块化设计思想，开发设计的全新全机能数控卧式车床
45°高刚性整体斜床身，性能稳定，确保加工精度和使用寿命
通过有限元分析，最合理的结构布局
模块化组合，轻松实现三轴、四轴配置及功能
技术参数
项目 单位 CQ550 CQ550z CQ850 加工能力 床身最大回转直径 mm 600 600 950 中驱最大回转直径 mm - 500 - 最大车削长度 mm (左）700（右）1200 (左）800（右）1300 (左）1300（右）2100 最大工件长度 mm 2500 3000 3000 最大车削直径 mm 500 320 630 滑板上最大回转直径 mm 430 690 800 主轴 主轴头形式 A2-8 - A2-11 主轴孔直径 mm 75 350 130 最大通过棒料直径 mm 65 330 115 主轴转速级数 机械两档 无级 机械两档 主轴转速范围 r/min 50-1200 90-400 20-1200 主电机功率 KW 22/30 30/37 30/37 主轴最爱大输出扭矩 N.m 1400 1178 2450 标准卡盘 左卡盘直径 inch 12″ - 15″ 右卡盘直径 inch - - - 进给 X1/X2轴快移速度 m/min 10 8 12 Z1/Z2轴快移速度 m/min 12 10 15 行程 X1/X2轴行程 mm 270 200 410 Z1/Z2轴行程 mm 950/1500 1000/1800 1500/2300 尾座 尾座套筒直径/行程 mm 180/150 180 180/160 尾座主轴锥孔锥度 6# 6# 6# 尾座体行程 mm 1000 1200 2000 刀架 刀架形式 卧式8工位×2 卧式8工位×2 卧式8工位×2 刀具尺寸 mm 32×32 32×32 32×32 加工精度 IT6 IT6 IT6 定位精度 X轴 mm 0.013 0.013 0.013 Z轴 mm 0.026 0.045 0.03 重复定位精度 X轴 mm 0.006 0.006 0.006 Z轴 mm 0.013 0.02 0.016 尺寸/净重 最大承重 轴类 kg 1400 800 2000 机床外观 主机 kg 15000 17000 22000 机床外形 长宽高 mm 6050×2350×2350 6500×2300×2100 6900×2825×2680
（额定/30分钟）
（30分钟）
技术参数
| 名称 | 单位 | T4平台 T4C | T4平台 T4Cm | |
| 机床最大回转直径 | mm | φ720/φ720/φ720/φ720 | φ720/φ720/φ720/φ720 | |
| 最大车削长度 | mm | 500/1000/1500/2500 | 450/950/1500/2500 | |
| 最大车削直径 | mm | 500 | 420 | |
| 床鞍上最大回转直径 | mm | 500 | 500 | |
| 主轴头形式 | mm | A2-8 | A2-8 | |
| 主轴孔直径 | mm | 80 | 80 | |
| 最大通过棒料直径 | mm | 65 | 65 | |
| 主轴转速级数 |
| 无级 | 无级 | |
| 主轴转速范围 | r/min | 35—3000 | 35-3000 | |
| 主电机输出功率 | KW | 22/30 | 22/30 | |
| 主轴最大输出扭矩 | N.m | 高速411/低速890 | 高速411/低速890 | |
| 卡盘直径 | inch | 10寸 | 10寸 | |
| X/Z轴快移速度 | m/min | 30/30、30/30、30/20、30/12 | 30/30、30/30、30/20、30/12 | |
| X轴行程 | mm | 280 | 280 | |
| Z轴行程 | mm | 570/1070/1570/2570 | 570/1070/1570/2570 | |
| C轴 | 最高转速 |
| - | 30 |
| 额定输出扭矩 | mm | - | 750 | |
| 尾座体行程 | mm | 450/850/1300/2200 | 450/850/1300/2200 | |
| 尾座主轴锥孔锥度 | mm | 莫氏5# | 莫氏5# | |
| 尾座套筒行程 | mm | 150（仅1500/2500规格） | 150（仅1500/2500规格） | |
| 刀架形式 | mm | 12工位卧式刀架 | 12工位卧式动力刀架 | |
| 刀具尺寸 | mm | 25×25/φ40 | 25×25/φ40 | |
| 加工精度 | mm | IT6 | IT6 | |
| 定位精度 | X轴 | mm | 0.01 | 0.01 |
| Z轴 | mm | 0.015/0.0015/0.02/0.035 | 0.015/0.0015/0.02/0.035 | |
| C轴 | mm | - | 48″ | |
| 重复定 | X轴 | mm | 0.005 | 0.005 |
| Z轴 | mm | 0.007/0.007/0.013/0.02 | 0.007/0.007/0.013/0.02 | |
| C轴 | mm | - | 24″ | |
| 最大承重 | 盘类/轴类 | kg | 200/600;200/800 | 200/600;200/800 |
| 机床重量 | 主机 | kg | 6000/7500/9500/12000 | 6000/7500/9500/12000 |
| 中心高（距床身底面） | mm | 1043.5/1066 | 1043.5/1066 | |
| 机床外形 | 长宽高 | mm | 3550×2140×2150 | 3550×2140×2150 |
| 名称 | 单位 | T4平台 T4S | T4平台 T4Sm | |
| 机床最大回转直径 | mm | φ720/φ720/φ720/φ720 | φ720/φ720/φ720/φ720 | |
| 最大车削长度 | mm | 500/1000/1500/2500 | 450/950/1500/2500 | |
| 最大车削直径 | mm | 500 | 420 | |
| 床鞍上最大回转直径 | mm | 500 | 500 | |
| 主轴头形式 | mm | A2-11 | A2-11 | |
| 主轴孔直径 | mm | 104 | 104 | |
| 最大通过棒料直径 | mm | 85 | 85 | |
| 主轴转速级数 |
| 无级 | 无级 | |
| 主轴转速范围 | r/min | 35-3000 | 35-3000 | |
| 主电机输出功率 | KW | 22/30 | 22/30 | |
| 主轴最大输出扭矩 | N.m | 高速411/低速890 | 高速411/低速890 | |
| 卡盘直径 | inch | 12寸 | 12寸 | |
| X/Z轴快移速度 | m/min | 30/30、30/30、30/20、30/12 | 30/30、30/30、30/20、30/12 | |
| X轴行程 | mm | 280 | 280 | |
| Z轴行程 | mm | 570/1070/1570/2570 | 570/1070/1570/2570 | |
| C轴 | 最高转速 |
| - | 30 |
| 额定输出扭矩 | mm | - | 750 | |
| 尾座体行程 | mm | 450/850/1300/2200 | 450/850/1300/2200 | |
| 尾座主轴锥孔锥度 | mm | 莫氏5# | 莫氏5# | |
| 尾座套筒行程 | mm | 150（仅1500/2500规格） | 150（仅1500/2500规格） | |
| 刀架形式 | mm | 12工位卧式刀架 | 12工位卧式动力刀架 | |
| 刀具尺寸 | mm | 25×25/φ40 | 25×25/φ40 | |
| 加工精度 | mm | IT6 | IT6 | |
| 定位精度 | X轴 | mm | 0.01 | 0.01 |
| Z轴 | mm | 0.015/0.0015/0.02/0.035 | 0.015/0.0015/0.02/0.035 | |
| C轴 | mm | - | 48″ | |
| 重复定 | X轴 | mm | 0.005 | 0.005 |
| Z轴 | mm | 0.007/0.007/0.013/0.02 | 0.007/0.007/0.013/0.02 | |
| C轴 | mm | - | 24″ | |
| 最大承重 | 盘类/轴类 | kg | 200/600;200/800 | 200/600;200/800 |
| 机床重量 | 主机 | kg | 6000/7500/9500/12000 | 6000/7500/9500/12000 |
| 中心高（距床身底面） | mm | 1043.5/1066 | 1043.5/1066 | |
| 机床外形 | 长宽高 | mm | 3550×2140×2150 | 3550×2140×2150 |
