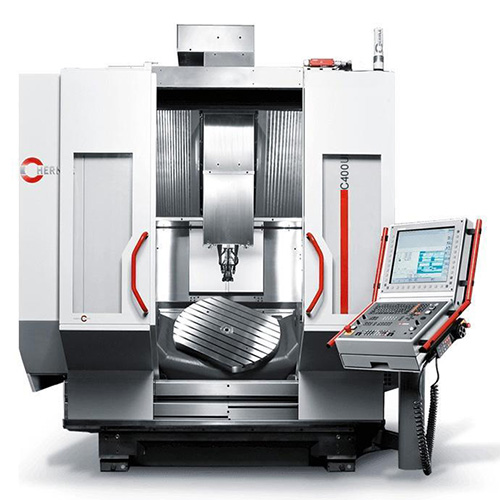

首页 > 产品中心 > 德国哈默 > C400U五轴加工中心 > C400U五轴加工中心

技术参数

工作区域	行程	X轴	850 mm
	行程	Y轴	700 mm
	行程	Z轴	500 mm
	线性快速移动	X-Y-Z	35-35-35 m/min
	线性加速度	X-Y-Z	6 m/s²
	线性进给力	X-Y-Z	7000 N
主轴驱动	转速主轴动力 / 扭矩	15000 rpm 20% c.d.f.	SK 40 / HSK A 63 ■ 20 KW / 180 Nm
	转速主轴动力 / 扭矩	18000 rpm 20% c.d.f.	HSK A 63 ● 20KW / 180 Nm
控制系统	海德汉		iTNC 530 / TNC 640 ■
刀具交换（拾取式）	刀库刀位		38个
	屑对屑时间﹡		大约6秒
	﹡（屑对屑时间根据德国VDI2852标准的第一页，三轴设计计算）
	刀具最大长度		300 mm
	刀具最大直径相邻刀位空置		Φ80 mm Φ125 mm
	刀库最大载重		152 kg
刀库能力扩展	附加刀库		附加43刀位●
	附加刀库		附加87刀位●
	附加刀库的刀具最大直径		Φ80 mm
	附加刀库的刀具最大直径相邻到位空置		Φ125 mm
	刀具最大重量		8 kg
重量	标准机床		大约9.5吨
定位测量系统	分辨率		0.0001 mm
定位精度	Tp X-Y-Z轴符合德国标准VDI/DGQ3441 0.008 mm ■ 按照VDI/DGQ3441标准，在周边管径20º±ºC的温度下测得的。我们产品可能达到小于或等于6μm的精度，根据德国出口法律，小于等于6μm的产品需要得到出口许可。
工作台选项	数控摆动回转工作台	Φ440	Φ650	刚性工作台
	夹紧表面工作台碰撞圆周	Φ440 mm Φ1020 mm	Φ650 ×540 mm Φ1020 mm	1070 ×700 mm
	摆动角度	-139º / +91º	-139º / +91º	-
	C轴驱动形式	涡轮蜗杆	蜗轮蜗杆	-
	摆动轴A轴速度单边驱动	25 rpm	25 rpm	-
	旋转轴C轴速度	30 rpm	30 rpm	-
	工作台最大承重单边驱动	- 300 kg	- 200 kg	2000 kg -
	T型槽平行	5 / 14 H7	7 / 14 H7	10 / 14 H7
	夹紧表面附加加紧托盘 T型槽平行	920 ×490 mm 8 / 14 H7	- -	- -

■标准配置 ●可选配置

注：哈默保留无预告进行改进的权利，这可能会导致技术参数的变更。
