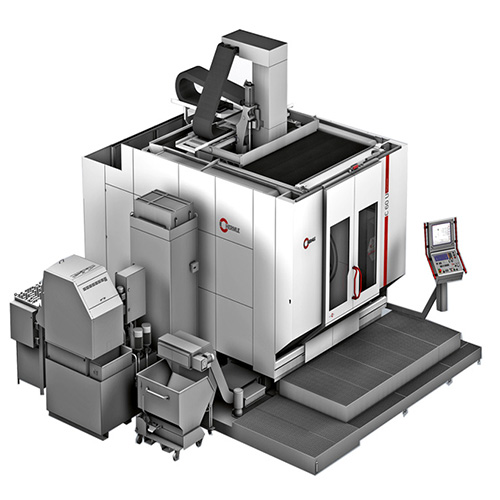

首页 > 产品中心 > 德国哈默 > C60U五轴加工中心 > C60U五轴加工中心

技术参数

工作区域	行程	X轴	1200 mm
	行程	Y轴	1300 mm
	行程	Z轴	900 mm
	线性快移速度	X-Y-Z	50 m/min
	线性加速度	X-Y-Z	6 m/s²
	线性进给力	X-Y-Z	16000 N
	平台宽度		1100 mm
	最大工件直径		Φ1200 mm
	最大工件高度		900 mm
主轴驱动	转速主轴功率 / 扭矩	900 rpm. 20% c.d.f	SK 50 ● 56 kW / 356 Nm
	转速主轴功率 / 扭矩	900 rpm. 20% c.d.f	HSK A 100 ● 41 kW / 476 Nm
	转速主轴功率 / 扭矩	1000 rpm 20% c.d.f.	HSK A 63 23 kW / 298 Nm
	转速主轴功率 / 扭矩	12000 rpm 20% c.d.f.	HSK A 100 ● 56 KW / 356 Nm
	转速主轴功率 / 扭矩	15000 rpm 20% c.d.f.	SK 40 ● 35 kW / 215 Nm
	转速主轴功率 / 扭矩	18000 rpm 20% c.d.f.	HSK A 63 ■ 35kW / 215 Nm
控制系统	海德汉		iTNC 530 ■
控制系统	西门子		Sinumerik840D SL ●
刀具交换系统（拾取式）	刀柄接口	SK 40 / HSK A 63	SK 50 / HSK A 100
	刀库刀位	70个	50个
	屑对屑时间﹡	大约9.5秒	大约9.5秒
	﹡（屑对屑时间由三轴零件决定，符合与德国标准VDI2852，第一页）
	刀具最大长度	500 mm	500 mm
	刀具最大直径	Φ160 mm	Φ250 mm
	刀库最大载重	560 kg	550 kg
重量	标准机床		大约30.0吨
工作台选项	数控摆动回转工作台	Φ900 ●	Φ1350 ●
	夹紧面积	Φ900 mm	Φ1350 mm
	两边压平至	-	1100 mm
	摆动角度	±130º	±130º
	速度-摆动轴A轴	15 rpm	15rpm
	速度-旋转轴C轴	30 rpm	30 rpm
	工作台最大承重	2500 kg	2500 kg
	T型槽平行	7 / 18 H7	11 / 22 H7
位置测量系统	分辨率		0.0001 mm ■
定位精度	Tp X-Y-Z轴符合德国标准VDI/DGQ3441 0.008 mm■ 以上精度是按照VDI/DGQ3441标准，在周边环境20º±1ºC的温度下测得的。我们的产品可能达到小于或等于6μm的精度，根据德国出口法律，小于等于6μm的产品需要得到出口许可。
选项定位精度/ 重复定位精度	按德国标准VDI/DGQ3441X-Y-Z轴不超过 Tp 5 μm / Pa 3 μm ● （机床需带精度提高选项，以上精度是按VDI/DGQ3441标准，在周边环境20º±1ºC的温度下测得的。）

■标准配置 ●可选配置

注：哈默保留无预告即进行改进的权利，这可能会导致技术参数的变更。
