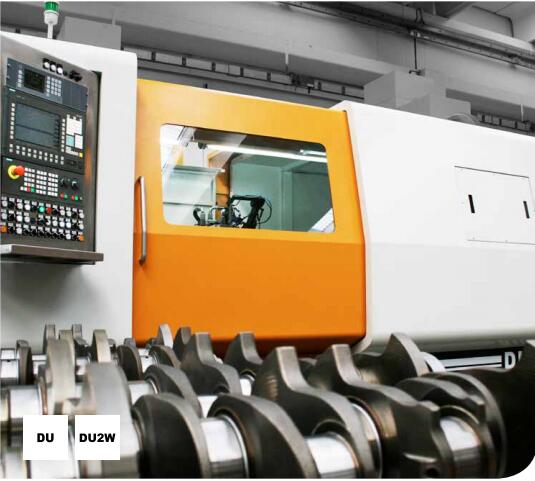

首页 > 产品中心 > 意大利AZ > DU 高效全自动曲轴磨床 > 高效全自动曲轴磨床

主要特点

单砂轮架或双砂轮架

一次装卡后完成主轴颈、连杆颈和法兰盘磨削

双砂轮可以提高效率

采用CBN砂轮

床身及结构

曲轴随动磨床是有一个焊接床身组成，是由特殊设计的复合材料制造而成。在结构变形和共振频率中获得最佳折中方案，多成分复合材料的解决方案，与其他传统解决方案具有很大的独特优势，并具有独有的动态特性。就重量而言，我们将其转化为更好振动反应和相当重要的优势。该床身配有温度控制系统，有嵌入到床身内的加热管或冷却液将温度控制的非常稳定。在停产后或更换品种后，此系统可以缩短暖机时间（选配件）。固定工作台是由整体高强度、温度稳定的整体铸件制造而成。此工作台形状可以确保所有零部件的正确联接及调节，而且操作简单。

主要参数		单位	DU600	DU800	DU1200	DU1600
机床能力	顶尖高度	mm	270	270	320	320
	回转直径	mm	510	510	610	610
	最大磨削长度	mm	600	800	1200	1600
	CBN砂轮最大直径	mm	610	610	700	700
	新砂轮最大磨削直径	mm	270	270	320	320
	砂轮宽度	mm	18÷50	18÷50	22÷80	22÷80
	顶尖最大承重	mm	80	150	300	300
	顶尖最小间距	mm	30	30	30	30
	顶尖最大间距	mm	650	850	1250	1650
技术规格	砂轮主轴功率	KW	24.2	24.2	24.2	24.2
	砂轮主轴扭矩	Nm	66	66	66	66
	砂轮最大转速	rpm	6000	6000	6000	6000
	CBN砂轮最大磨削速度	mls	125	125	125	125
	X轴和Z轴驱动方式	type	直线电机r	直线电机r	直线电机r	直线电机r
	PX轴定位精度	mm	-0.0005	-0.0005	-0.0005	-0.0005
	Z轴定位精度	mm	-0.0005	-0.0005	-0.0005	-0.0005
	X轴速度范围	mm/min	0÷20000	0÷20000	0÷20000	0÷20000
	Z轴速度范围	mm/min	0÷20000	0÷20000	0÷20000	0÷20000
	头架主轴功率	kW	7.4	7.4	7.4	7.4
	头架主轴扭矩	Nm	71	71	71	71
	头架最大转速	rpm	1000	1000	1000	1000
	联接锥度	MORSE	5	5	5	5
	尾座套筒直径	mm	80	80	80	80
	尾座套筒行程	mm	70	70	70	70
	修整器主轴功率	Kw	4.6	4.6	4.6	4.6
	修整器主轴扭矩	Nm	4.2	4.2	4.2	4.2
	修整器最大转速d	rpm	18000	20000	22500	25000

注：以上参数是我公司的磨床基础，如客户有特殊技术要求，可以根据加工图纸另外协商，可以完全按照客户的要求制造。
