 龙门加工中心

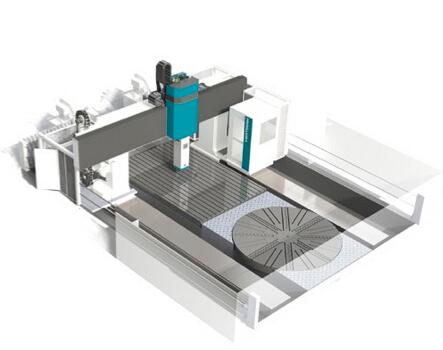

 VERTIRAM是大型或重型零件加工的完美解决方案，最佳叫那个方式为历史主轴加工。多种镗、铣和车加工可在一次装夹中进行。

 VERTIRAM系列龙门加工中心有龙门架移动式（GT)和工作台移动式（TT)型号可选，两者可配备固定或移动横梁和撤销工作台选项。

·航空航天

·模具

·工程机械

·柴油发动机

·能源

·通用加工

·用于镗铣加工和车加工

·系列龙门加工中心有龙门架移动式（GT)

·和工作台移动式（TT)

 大范围的立柱间距，从2100到10100mm。主轴端面到工作台面距离从1700到5500mm。滑枕Z轴行程从1300到2500mm。



VERTIRAM-工作台移动 3600 4100 4600 5100
工作范围
立柱间距 mm 3600 4100 4600 5100
主轴端面到工作台面
最大距离 		mm 2500-3000 3000-3500 3000-3500 3500-4000
Y轴（主轴箱）行程 mm 5100 5600 6100 6600
Z轴（滑枕）行程 mm 1500（2000） 1500(2000) 1500(2000) 1500(2000)
W轴（横梁）行程 mm 1100-1600 1600-2100 1600-2100 2600
工作台移动
工作台宽度 mm 2500 3000
工作台长度 mm 4000-10000 4000-10000 4000-10000 4000-10000
X轴行程 最小-最大 mm 4000-10000 4000-10000 4000-10000 4000-10000
承重 ton 50 50 65 65
主轴箱
滑枕尺寸 mm 590×590 590×590 590×590 590×590
主轴最大转速 rpm 4000 4000 4000 4000
主轴最大功率（S1-100%) kW 80 80 80 80
主轴最大扭矩（S1-100%) Nm 4000 4000 4000 4000
刀具锥度 ISO 50
各轴进给速度
X,Y,Z轴进给/快速进给 mm/min 25000 25000 25000 25000
W轴进给/快速进给 mm/min 4000 4000 4000 4000





VERTIRAM-龙门架移动 5100 5600 6100 6600 7100
工作范围
立柱间距 mm 5100 5600 6100 6600 7100
主轴端面到工作台面最大距离 mm 4000-5000 4000-5000 4000-5000 4000-5000 4000-5000
X轴（龙门）移动行程 mm 10000 10000 10000 10000 10000
mm +N°×1000 +N°×1000 +N°×1000 +N°×1000 +N°×1000
Y轴（主轴箱）行程 mm 6600 7100 7600 8100 8600
Z轴（滑枕）行程 mm 2000(2500) 2000(2500) 2000(2500) 2000(2500) 2000(2500)
W轴（横梁)行程 mm 2600-3600 2600-3600 2600-3600 2600-3600 2600-3600
主轴箱
滑枕尺寸 mm 590×590 590×590 590×590 590×590 590×590
主轴最大转速 rpm 4000 4000 4000 4000 4000
主轴齿轮箱档数 4 4 4 4 4
主轴最大功率（S1-100%) kW 103 103 103 103 103
主轴最大扭矩（S1-100%) Nm 10730 10730 10730 10730 10730
刀具锥度 ISO 50-ISO 60-HSK B125
各轴进给速度
X轴进给/快速进给 mm/min 2000 20000 20000 20000 20000
Y轴和Z轴进给/快速进给 mm/min 25000 25000 25000 25000 25000
W轴进给/快速进度 mm/min 3000 3000 3000 3000 3000
