 镗铣加工中心

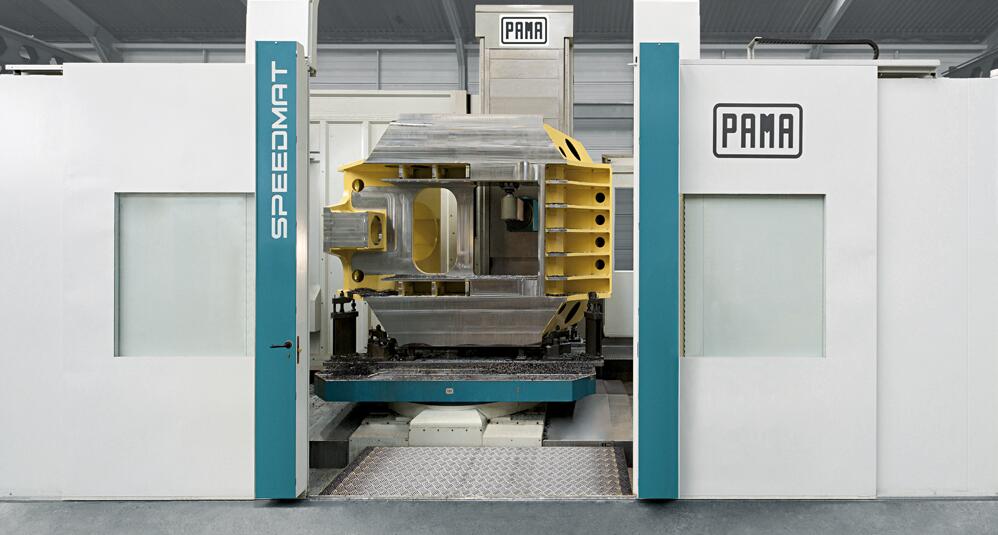

 SPEEDMAT完美的技术方案适用于所有对于精密镗孔加工有着严苛要求的加工应用。

·航空航天

·能源

·工程机械

·石油&天然气

·通用加工

·镗轴直径130-160mm

·托盘尺寸1250×1250mm - 2000×2500mm

·工作台最大承重10-25t

·工件最大回转直径Φ2000-4600mm

 SPEEDMAT系列由六种基本机型组成:镗轴直径130mm160mm,托盘尺寸从1250×1250mm 2000×2500mm,工作台最大承载从1025顿(公吨),工件最大回转直径从26004600mm



SPEEDMAT 2600/10 3000/10 3000/16
工作范围
X轴(工作台)行程 mm 2600 3000 3000
Y轴(主轴箱)行程 mm 200-2500 2000-2500 2000-2500
Z轴(立柱)行程 mm 2300 2300 2300
W轴(镗轴)行程 mm 800 800 800
工件最大回转直径 mm 2600 3000 3000
工作台
工作台尺寸 mm 1400×1600 1400×1600 1800×2200
工作台承重 T 10 10 16
托盘尺寸 mm 1250×1250 1250×1250 1600×1600
mm 1250×1600 1250×1600 1600×2000
托盘承重 mm 8 8 12
各轴快移速度
X轴快速移动(标准/选项) mm/min 15000/25000 15000/25000 15000/25000
Y,Z,W轴快速移动(标准/选项) mm/min 15000/25000 15000/25000 15000/25000
B轴快速移动(标准/选项) mm/min 5.0  5.0  4.0
主轴箱130
镗轴直径 mm 130
主轴最大转速(标准/选项) rpm 3500/4000
主轴齿轮箱档数 2
主轴功率S1(S6) kW 37(45)
主轴扭矩S1(S6) Nm 1530(1860)
主轴箱160
镗轴直径 mm 160
主轴最大转速(标准/选项) rpm 3000/3500
主轴齿轮箱档数 2
主轴功率S1(S6) kW 45(52)
主轴扭矩S1(S6) Nm 2077(2396)





SPEEDMAT 3800/16 3800/25 4600/25
工作范围
X轴(工作台)行程 mm 3800 4000 5000
Y轴(主轴箱)行程 mm 2500-3000 2500-3000 2500-3000
Z轴(立柱)行程 mm 2700 2700 2700
W轴(镗轴)行程 mm 800 800 800
工件最大回转直径 mm 3800 3800 4600
工作台
工作台尺寸 mm 1800×2200 2000×2500 2000×2500
工作台承重 T 16 25 25
托盘尺寸 mm 1600×1600 2000×2000 2000×2000
mm 1600×2000 2000×2500 2000×2500
托盘承重 mm 12 20 20
各轴快移速度
X轴快速移动(标准/选项) mm/min 15000/25000 15000/20000 15000/20000
Y,Z,W轴快速移动(标准/选项) mm/min 15000/25000 15000/25000 15000/25000
B轴快速移动(标准/选项) mm/min 4.0  3.0  3.0
主轴箱130
镗轴直径 mm 130
主轴最大转速(标准/选项) rpm 3500/4000
主轴齿轮箱档数 2
主轴功率S1(S6) kW 37(45)
主轴扭矩S1(S6) Nm 1530(1860)
主轴箱160
镗轴直径 mm 160
主轴最大转速(标准/选项) rpm 3000/3500
主轴齿轮箱档数 2
主轴功率S1(S6) kW 45(52)
主轴扭矩S1(S6) Nm 2077(2396)
