通用型智能车床
它像小超人一样,小巧、灵动又持久稳定,哪里需要,总能及时到达。

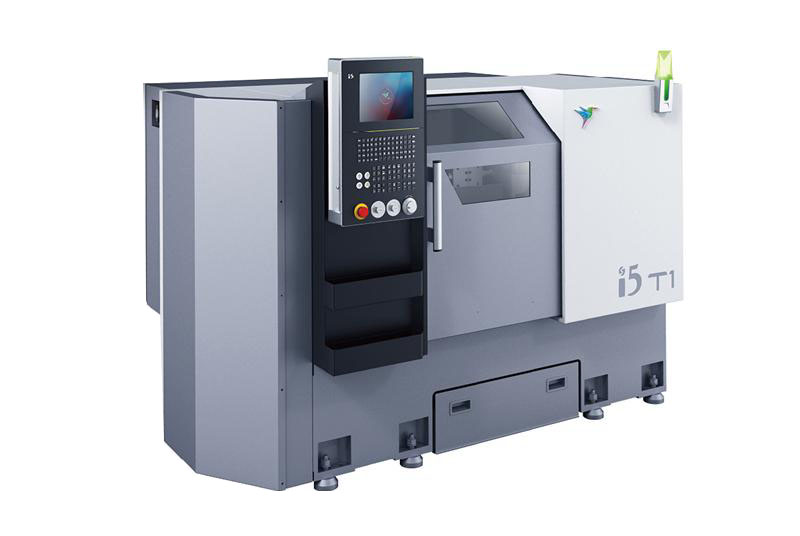

i5T1是搭载i5智能系统以及简设计理念形成的一款全新智能车床怒昂。
针对通用型盘类零件及轴类零件的加工,涵盖轴承、齿轮毛坯、汽车、传动轴等多种行业,作为通用型的工具机,具有广泛的适用性。
技术参数
项 目 | 单位 | i5 T1.4 | |
技术规格 | 最大切削直径 | mm | Φ450 |
最大车削长度 | mm | 650 | |
床身上最大回转直径 | mm | Φ500 | |
滑板上最大回转直径 | mm | Φ250 | |
主轴 | 主轴端部形式及代号 |
| A2-6 |
前轴承内径 | mm | 100 | |
主轴前端孔锥度及锥孔 |
| 1:20;Φ70 | |
主轴通孔直径 | mm | Φ65 | |
标准卡盘直径 | inch | 8 | |
主轴最高转数 | r/min | 2000 | |
主轴额定扭矩 | Nm | 157.6(666) | |
主轴最大九局 | Nm | 215(666) | |
主电机输出功率连续/30分钟 | kw | 11/15 | |
两轴 | X/Z轴快移速度 | m/min | 30 |
X轴行程 | mm | 270 | |
Z轴行程 | mm | 690 | |
刀架 | 刀架形式 |
| 立式四工位 |
刀架中心高 | mm | 115 | |
刀架转位重复定位精度 | Sec. | ±1.5 | |
刀杆尺寸 | 外圆刀杆 | mm | 20×20 |
其他 |
| mm | 1065 |
机床外形尺寸(长×宽×高) | mm | 2640×1650×1680 | |
尾座(选配) | 套筒直径 | mm | Φ60 |
套筒行程 | mm | 120 | |
尾座锥孔锥度 | 莫氏 | 莫氏4 |
