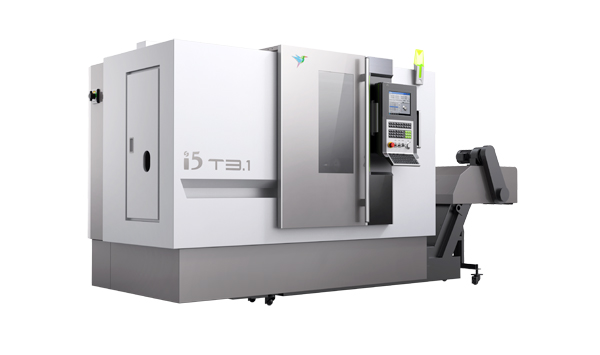

智能车床

i5家族的全能英雄，一机多能，高效通用。

i5T3作为通用型智能车床，应用广泛，可根据行业加工典型零件优化加工路径，提高加工效率。

基于零部件极简与数量极少原则全新打造，可用于行业模块扩展的机床平台架构。

关键部件的国际战略合作，极大提升产品品质，是性价比极佳之选。

技术参数

项目		单位	i5 T3.1
项目		单位	排刀	排刀	伺服刀架
技术规格	最大切削直径	mm	Φ160	Φ160	Φ160
	最大车削长度	mm	200	350	280
	床身上最大回转直径	mm	Φ420	Φ420	Φ420
	滑板上最大回转直径	mm	Φ160	Φ160	Φ160
主轴	主轴端部型式及代号		A2-5	A2-5	A2-5
	前轴承内径	mm	90	90	90
	主轴前短空锥度及锥孔		1:20;Φ62	1:20;Φ62	1:20;Φ62
	主轴通孔直径	mm	Φ56	Φ56	Φ 56
	标准卡盘直径	inch	6	6	6
	主轴最高转数	r/min	5000	5000	5000
	主轴额定扭矩	Nm	63.6 (833r/min)	63.6 (833r/min)	63.6 (833r/min)
	主轴最大扭矩	Nm	86.4 (833r/min)	86.4 (833r/min)	86.4 (833r/min)
	主电机输出功率	Kw	5.5/7.5	5.5/7.5	5.5/7.5
进给轴	X/Z轴快移速度	m/min	30	30	30
	X轴行程	mm	400	400	100
	Z轴行程	mm	250	350	280
尾座	尾座行程	mm	--	--	--
尾座	尾座锥孔锥度		--	--	--
刀架	中心高	mm	--	--	80
刀架	工位数		--	--	8
机床长宽高（不包括排屑器）		mm	1815 ×1600 ×1880	2250 ×1600 ×2000	2250 ×1600 ×2000

项目		单位	i5 T3.2		i5 T3.3	i5 T3.5
项目		单位	排刀	伺服刀架	伺服刀架	伺服刀架
技术规格	最大切削直径	mm	Φ360	Φ360	Φ360	Φ500	Φ500
	最大车削长度	mm	350	280	500	500	750
	床身上最大回转直径	mm	Φ420	Φ480	Φ530	Φ530	Φ530
	滑板上最大回转直径	mm	Φ160	Φ260	Φ260	Φ260	Φ260
主轴	主轴端部型式及代号		A2-6	A2-6	A2-6	A2-8	A2-8
	前轴承内径	mm	100	100	100	120	120
	主轴前短空锥度及锥孔		1:20;Φ70	1:20;Φ70	1:20;Φ70	1:20;Φ90	1:20;Φ90
	主轴通孔直径	mm	Φ 65	Φ 65	Φ 65	Φ 80	Φ 80
	标准卡盘直径	inch	8	8	8	10	10
	主轴最高转数	r/min	4000	4000	4000	3500	3500
	主轴额定扭矩	Nm	157.5 (666r/min)	157.5 (666r/min)	157.5 (666r/min)	243 (588r/min)	243 (588r/min)
	主轴最大扭矩	Nm	215 (666r/min)	215 (666r/min)	215 (666r/min)	300 (588r/min)	300 (588r/min)
	主电机输出功率	Kw	11/15	11/15	11/15	15/18.5	15/18.5
进给轴	X/Z轴快移速度	m/min	30	30	30	24	24
	X轴行程	mm	400	190	190	270	270
	Z轴行程	mm	350	280	510	500	760
尾座	尾座行程	mm	--	--	400	400	600
尾座	尾座锥孔锥度		--	--	莫5	莫5	莫5
刀架	中心高	mm	--	80	80	100	100
刀架	工位数		--	8	8	8	8
机床长宽高（不包括排屑器）		mm	2250 ×1600 ×2000	2250 ×1600 ×2000	2625 ×1600 ×2000	2625 ×1600 ×2000	3300 ×1600 ×2000
