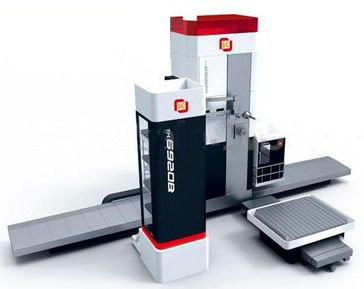

复合导轨TK69系列

· TK69系列机床配置德国西门子公司840D SL 系统、日本FANUC31i系统，并可配置高性价比的西班牙FAGOR系统。

· TK69系统机床性能优良，加工工艺范围广泛和生产效率高。一次装夹可完成钻孔、扩孔、镗孔、切沟槽、以及平面的铣削加工。特别是与多种特殊附件配合使用，能够进一步大机床的工艺加工范围，与数控回转工作台及AC两轴万能铣头配合使用，能实现五轴联动。机床既可加工坐标精度较高的孔系，也可以加工大直径孔系。广泛应用于航空、航天、船舶、能源、国防军工、轨道交通、冶金、工程机械等领域。

· TK69系列机床具有刚性好、精度高、可靠性强、操作及维护保养方便、具有良好防护性能人体工程学外观等特点。

机床可以选配刀具、附件自动更改功能，以及刀具内、外冷功能。

技术参数：

技术规格	单位	TJK6913	TK6913 TH6913	TJK6916C	TK6916C TH6916C	TJK6916A
镗轴直径	mm	130	130	160	160	160
铣轴端部直径	Mm	221.44	221.44	240	240	260
主轴锥孔		ISO 50	ISO 50	ISO 50	ISO 50	ISO 50
主轴转速	r/min	2~1500	2~1500	2~1500	2~1500	2~1000
主轴电机功率	kW	37	37	51	51	55
镗轴最大扭矩	Nm	2500	2500	2500	2500	5000
镗轴轴向最大抗力	N	25000	25000	25000	25000	50000
铣轴最大扭矩	Nm	3150	3150	4350	4350	11000
滑枕截面尺寸（宽*长）	mm	420*480	420*480	420*480	420*480	480*580
立柱横向行程(X)	mm	6000	6000	6000	6000	8000
主轴箱垂直行程 (Y)	mm	2000	2000	2000	2000	3000
滑枕轴向行程(Z)	mm	800	800	800(1000)	800(1000)	1100
镗轴轴向行程(W)	mm	800	800	800	800	900
数控系统配置		FAGOR8070M	SIEMENS 840D SL	FAGOR8070M	SIEMENS 840D SL	FAGOR8070M

技术参数:

技术规格	单位	TK6916A TH6916A	TKS6916	TJK6920A	TK6920A TH6920A	TK6922A TH6922A
镗轴直径	mm	160	160	200	200	225
铣轴端部直径	Mm	260	260	300	300	380
主轴锥孔		ISO 50	ISO 50	ISO 60	ISO 60	ISO 60
主轴转速	r/min	2~1250	10~2000	2~1000	2~1250	2~1000
主轴电机功率	kW	51	51	55	60	71
镗轴最大扭矩	Nm	5000	2600	6000	6000	7000
镗轴轴向最大抗力	N	50000	25000	55000	55000	60000
铣轴最大扭矩	Nm	11000	2600	12000	12000	15000
滑枕截面尺寸（宽*长）	mm	480*580	450*450	480*580	480*580	580*700
立柱横向行程(X)	mm	8000	6000	10000	10000	12000
主轴箱垂直行程 (Y)	mm	3000	3000	4000	4000	5000
滑枕轴向行程(Z)	mm	1100	1000	1200	1200	1250
镗轴轴向行程(W)	mm	900	800	1200	1200	1250
数控系统配置		SIEMENS 840D SL	SIEMENS 840D SL	FAGOR8070M	SIEMENS 840D SL	SIEMENS 840D SL

静压导轨TK69系列

· TK69系列机床配置德国西门子公司840D SL 系统，并可配置高性价比的西班牙FAGOR系统。

· TK69系列机床具有刚性好、精度高、可靠性强、操作及维护保养方便、具有良好防护性能人体工程学外观等特点。

· 机床可以选配刀具、附件自动更改功能，以及刀具内、外冷功能。

技术参数：

技术规格	单位	TK6916J TH6916J	TK6920J TH6920J	TK6922J TH6922J	TK6926
镗轴直径	mm	160	200	225	260
铣轴端部直径	Mm	260	320	360	400
主轴锥孔		ISO 50	ISO 60	ISO 60	ISO 60
主轴转速	r/min	2~1600	2~1400	2~1200	2~1000
主轴电机功率	kW	60	71	71	129
镗轴最大扭矩	Nm	5000	6000	6000	8000
镗轴轴向最大抗力	N	50000	60000	60000	70000
铣轴最大扭矩	Nm	11000	15000	15000	27000
滑枕截面尺寸（宽*长）	mm	480*560	520*580	520*580	600*725
立柱横向行程(X)	mm	8000	10000	10000	12000
主轴箱垂直行程 (Y)	mm	3000	4000	5000	5000
滑枕轴向行程(Z)	mm	1200	1400	1400	1800
镗轴轴向行程(W)	mm	1000	1200	1200	1600
数控系统配置		SIEMENS 840D SL	SIEMENS 840D SL	SIEMENS 840D SL	SIEMENS 840D SL
