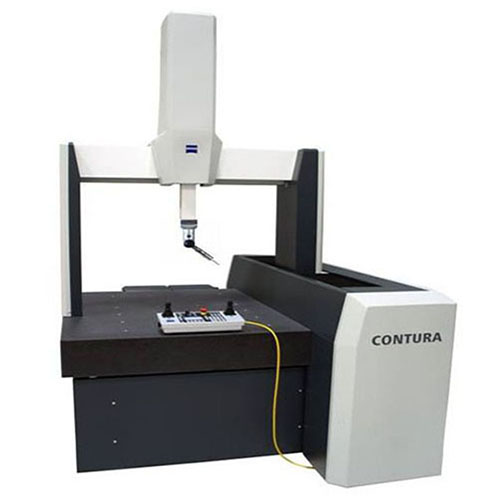

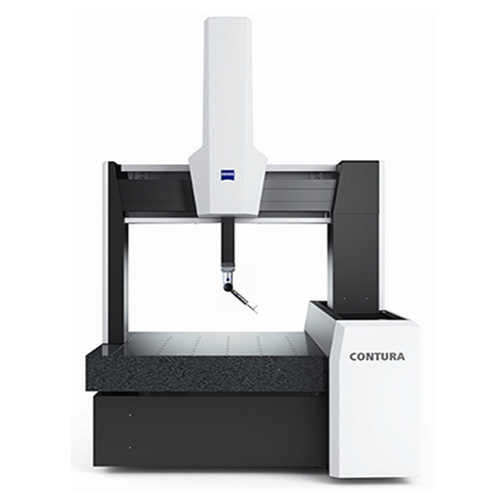

桥式测量机Contura

蔡司经典高性能扫描测量平台
物超所值的CONTURA®非常适合生产型企业,其扫描技术可以高密度处理数据。利用VAST®的扫描技术使工件的形状检验可以最快速度获得高品质测量结果。可即时发现加工中的变化,确保产品质量并将废品率降至最低限度。

重要特征
坚固耐用的机械设计
·X轴和Z轴均采用工业陶CARAT航空铝合金作为导轨材料,具有良好的刚性,并有效防止温度波动及湿度和其他环境条件的影响
·适合车间的零膨胀玻璃陶瓷光栅尺受粉尘和其他杂质的影响小
·三轴均采用四面环抱气浮轴承,可在高速运行和加速的条件下保持刚性和稳定性

探头
·CONTURA RDS:配备蔡司旋转测座RDS旋转步距角2.5°,可实现空间20735个角度位置的测量,结合接触式扫描探头Vast®XXT或光学探头Viscan、Linescan,可自由、快速旋转,扫描范围达到任意角度位置
·CONTURA aktiv:配备蔡司Vast®XT主动扫描探头,可打点和扫描,精确测量深孔元素,对尺寸、形状及位置测量可靠性高
·CONTURA navigator:配备蔡司Vast gold主动扫描探头,提供最大精度的高速扫描

选项
·设备的探针更换架具有非常高的更换重复精度,无须再次校准
·采用HTG(宽温带)机型,可以在较宽的温度范围内达到相同的测量精度

软件
·
蔡司CALYPSO测量软件,PTB认证
·
用户友好型全功能控制软件
·基本软件包和选项产品满足所有的实际应用需求
·优化的面向对象编程模式
·全面模拟
·支持不同的探头
·图形化日志和统计

尺寸
                 测量范围  X× Y× Z[mm]
CONTURA         700 × (700~1000) × 600
                900 × (1200~1600) × 800
                1000 × (1200~1600) × 600
                1200 × (1800~2400) × 1000
            长度测量误差(μm): 1.5 + L/350 *起

* - L = 测量长度以mm为单位
- 根据设备规格、所配探头及使用环境,精度有所不同

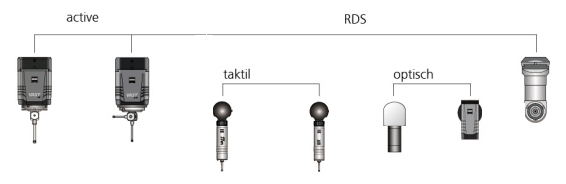

    探头系统
