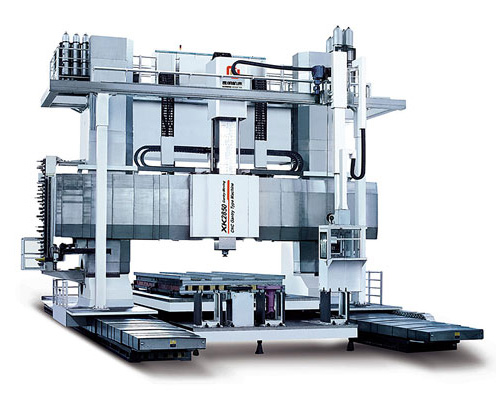

XK28系列数控动梁龙门移动式镗铣床

机床采用动梁龙门式框架，刚性好，精度保持性好。
机床配置多种附件铣头实现对工件的五面综合加工。
机床的X、Y、W向均采用静压导轨，使整个机床具有抗偏载能力强，运动刚度高、动态响应性能好、定位精度高等特点。
横梁正面上、下导轨为阶梯式矩形闭式静压导轨，提高了其抗颠覆能力。
主轴采用三档变速机构，不仅减小了功率缺口，而且提高了机床的切削性能。
大截面滑枕采用球墨铸铁，刚性好，强度高。
滑枕采用大功率的主轴伺服电机，满足重负荷强力切削。
Y轴进给采用双电机+齿轮齿条消隙结构，保证了较高的传动和位置精度。
刀库换刀机构性能可靠。
移动式的操作站，使工人加工更加安全、方便。

技术参数：

项目	单位	XK2830	XK2835	XK2840	XK2845	XK2850	XK2855	XK2860
工作台面（宽×长）	mm	3000×10000	3500×10000	4000×12000	4500×12000	5000×18000	5500×18000	6000×18000
工作台最大承重	t/m²	25	25	25	25	25	25	25
X轴行程	mm	10500	10500	12500	12500	18500	18500	18500
Y轴行程（滑座）	mm	4800	5300	5800	6300	6800	7300	7800
Z轴行程（滑枕）	mm	1500/2000	1500/2000	1500/2000	1500/2000	1500/2000	1500/2000	1500/2000
W轴行程（横梁）	m	2(2.5,3,3.5)	2(2.5,3,3.5)	2(2.5,3,3.5)	2(2.5,3,3.5)	2(2.5,3,3.5)	2(2.5,3,3.5)	2(2.5,3,3.5)
龙门最大通过宽度	mm	4300	4800	5300	5800	6300	6800	7300
主轴转速	rpm	6-2000	6-2000	6-1600	6-1600	6-1600	6-1600	6-1600
主轴最大扭矩	Nm	4500	4500	10000	10000	10000	10000	10000
滑枕截面尺寸	mm	500×500	500×500	600×600	600×600	600×600	600×600	600×600
刀库容量		32（40/60）	32（40/60）	32（40/60）	32（40/60）	32（40/60）	32（40/60）	32（40/60）
数控系统		SIEMENS 840DSL / FANUC 32i
