PR-落地式系列 – 精密卧式镗铣床

该系列机床可实现高精度精加工及重载切削，以及对大且重型复杂工件的5面体加工。落地平台、直移/旋转及翻转工作台、耳轴旋转台装夹、附件头的自动更换或通过超重刀具库自动换刀均可进行集成。通过这些选项功能可以确保有效加工所有类型工件。

优势一目了然:

1、可实现连续粗加工和精密加工

2、滑枕采用全封闭的前后双静压导轨

3、动态控制的静压系统

4、超高刚性立柱且有多条加强筋

5、主轴和滑枕的挠度补偿以及立柱倾斜的补偿

6、镗杆以及滑枕长度补偿（选项）

7、镗杆直径150mm以上全部采用陶瓷镀层作为标准配置

定义：

落地式 P

自动换刀 C

滑枕 R

镗杆直径: 130, 150, 162, 180, 200 和 262 mm

技术参数：

			PR 130/150	PR 150/160/180	PR 200/260
镗杆
直径		mm	130/150	150/162/180	200/262
最大驱动功率		Kw	63	84	128
最大扭矩		Nm	3,100	7,500	19,000
速度范围，连续		min^-1	5…5,000	5…3,500	5…2,200

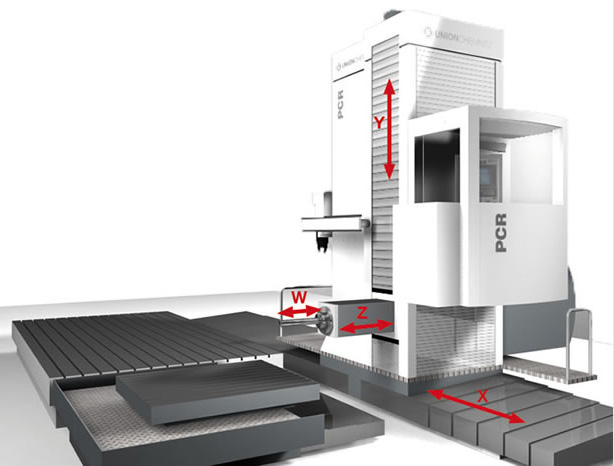

行程	各轴
立柱横向移动	X	mm	4,000	4,000	4,000
随意扩展以单位	X	mm	1,000	1,000	1,000
头架垂直移动	Y	mm	2,000	2,500	3,000
选项扩展以500mm 为单位至最大	Y	mm	4,500	6,500	10,000
滑枕伸出，最大	Z	mm	1,100	1,500	1,700
镗杆轴向移动	W	mm	750	1,000	1,400
进给范围/移动速度
所有轴最大进给范围		mm/min	10,000	10,000	8,000
线性轴的最大移动速度		mm/min	32,000	28,000	20,000
附件
自动换刀（40-300把）
落地平台、旋转、移动和倾斜工作台、快速旋转工作台
其他附件：铣头、数控平旋盘、主轴支撑套、主轴扩展（增加速度或扭矩）
附件交换站
