 大、薄、重，不規則形狀的加工物，易於加工與上下料。
 因工作自重，所以工件與治具能確實密合，工件裝卸時間短且穩定。
 沒有臥車夾持時自重慣性，導致真圓度差問題。
 多功能設計有最佳操作，及最低投資成本風險。

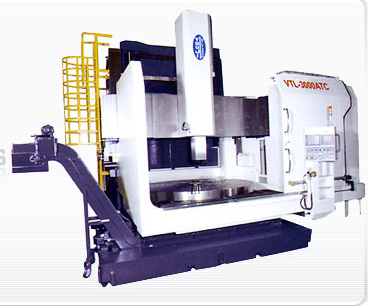

 立式CNC車床系列，係特別針對高精度、高穩定度、高剛性、超重切削、高效率及非對稱性工件而設計。

 傑出高剛性結構設計，提供超重切削之機械性能，可達最小加工誤差值，及其穩定性可延長刀具壽命。

 使用FANUC高馬力扭力主軸馬達，結合德國ZF二段變速箱，使本機同時具有高扭矩及高轉速能力，將車削功能發揮淋漓盡致。

 交叉滾柱軸承，提供超強軸向徑向負荷，此種軸承可確保長時間重切削，有極佳精度、穩定性、低摩擦、良好散熱性及堅固主軸支撐力。

 立柱採組合式箱型設計，可提供滑台在重切削時強大支撐力，運輸拆解時更增加其便利性。

 X軸為箱型結構滑台，經適當熱處理，滑動面上結合耐磨片(Turcite B)，組立成高精度低摩擦之精密滑台組。

 VTL系列立式CNC車床經油機公司嚴格品質管制及模擬各種切削條件嚴格測試後，方交予客戶。

机械标准规格

单位

VTH3000ATC

VTH3000ATC-I

VTH3000ATC-II

VTH3000ATC+C

机械能力容量

盘面直径

mm

φ3000

φ3000

φ3000

φ3000

最大旋径

mm

φ3600

φ3600

φ3600

φ3600

最大切削直径

mm

φ3400

φ3400

φ3400

φ3400

最大切削高度

mm

1800

2200

2800

1800

最大工作盘载重

kg

45000

45000

45000

45000

移动量

左右（X轴）行程

mm

-1500，+1825

上下（Z轴）行程

mm

1500

1500

1800

1500

横梁上下行程

mm

1000

1400

2000

1000

主轴（FANUC马达）

主轴转速

一档

min-1

1~37

1~37

1~37

1~37

二档

min-1

37~75

37~75

37~75

37~75

动力副主轴转速

低速档

min-1

N/A

N/A

N/A

1~1200

高速挡

min-1

N/A

N/A

N/A

1200~2400

主轴最大扭力

N.m

67330(6870)

主轴（SIEMENS马达）

主轴转速

低速档

min-1

1-43

1-43

1-43

1-43

高速挡

min-1

43-75

43-75

43-75

43-75

动力副主轴转速

低速档

min-1

N/A

N/A

N/A

1~1200

高速挡

min-1

N/A

N/A

N/A

1200~2400

主轴最大扭力

N.m

69610(7100)

进给速度

X轴快速进给

m/min

6

6

6

6

Z轴快速进给

m/min

10

10

10

10

切削进给

mm/min

1-2000

1-2000

1-2000

1-2000

手动进给

m/min

0-6

0-6

0-6

0-6

自动刀具交换装置

刀位数

16

刀柄型式

7/24 taperBT-60(选配BT-50)

最大刀具尺寸

mm

390W*155T*400L(310W*125T*400L)

最大刀具重量

kg

80(50)

最大刀库载重

kg

1200(800)

换刀时间（刀对刀）

sec

60

控制器

FANUC 18i-T(选配 SIEMENS 840D)

FANUC马达

主轴马达

kw

60/75(α40Hvi）

动力副主轴马达

kw

N/A

N/A

N/A

11/15(α12Hvi）

X轴伺服马达

kw

5.5(α40Hvis）

Z轴伺服马达

kw

5.5(α40Hvis）

CF轴伺服马达

kw

N/A

N/A

N/A

5.5(α40Hvis）

切削水泵用马达

kw

3

3

3

3

动力需求

KVA

120

120

120

120

SIEMENS 马达（选配）

主轴马达

kw

60/84(1PH7186-2NE03-0CC2)

动力副主轴马达

kw

N/A

N/A

N/A

11/15

X轴伺服马达

kw

8.2(1FK7105)

Z轴伺服马达

kw

8.2(1FK7105)

CF轴伺服马达

kw

N/A

N/A

N/A

8.2(1FK7105)

切削水泵用马达

kw

3

3

3

3

动力需求

KVA

130

130

130

150

机械尺寸（大约值）

占地面积

mm

7750*5700

机械高度

mm

6950

7350

7950

6950

机械重量

kg

69000

75000

78000

70000

机械标准规格

单位

VTH4000ATC

VTH4000ATC-I

VTH4000ATC-II

VTH4000ATC+C

机械能力容量

盘面直径

mm

φ4000

φ4000

φ4000

φ4000

最大旋径

mm

φ4800

φ4800

φ4800

φ4800

最大切削直径

mm

φ4500

φ4500

φ4500

φ4500

最大切削高度

mm

1800

2200

2800

1800

最大工作盘载重

kg

60000

60000

60000

60000

移动量

左右（X轴）行程

mm

-2000，+2500

上下（Z轴）行程

mm

1500

1500

1800

1500

横梁上下行程

mm

1000

1400

2000

1000

主轴（FANUC马达）

主轴转速

一档（低速档）

min-1

1~17

1~17

1~17

1~17

二档（高速档）

min-1

17~40

17~40

17~40

17~40

三档

min-1

40~60

40~60

40~60

40~60

动力副主轴转速

低速档

min-1

N/A

N/A

N/A

1~1200

高速挡

min-1

N/A

N/A

N/A

1200~2400

主轴最大扭力

N.m

114000(11630)

主轴（SIEMENS马达）

主轴转速

低速档

min-1

1~31

1~31

1~31

1~31

高速挡

min-1

31~60

31~60

31~60

31~60

动力副主轴转速

低速档

min-1

N/A

N/A

N/A

1~1200

高速挡

min-1

N/A

N/A

N/A

1200~2400

主轴最大扭力

N.m

106800(10890)

进给速度

X轴快速进给

m/min

6

6

6

6

Z轴快速进给

m/min

10

10

10

10

切削进给

mm/min

1-2000

1-2000

1-2000

1-2000

手动进给

m/min

0-6

0-6

0-6

0-6

自动刀具交换装置

刀位数

16

刀柄型式

7/24 taperBT-60(选配BT-50)

最大刀具尺寸

mm

390W*155T*400L(310W*125T*400L)

最大刀具重量

kg

80(50)

最大刀库载重

kg

1200(800)

换刀时间（刀对刀）

sec

60

控制器

FANUC 18i-T(选配 SIEMENS 841D)

FANUC马达

主轴马达

kw

100(α100Hvi）

动力副主轴马达

kw

N/A

N/A

N/A

22/26(α22Hvi）

X轴伺服马达

kw

5.5(α40Hvis）

Z轴伺服马达

kw

5.5(α40Hvis）

CF轴伺服马达

kw

N/A

N/A

N/A

5.5(α40Hvis）

切削水泵用马达

kw

3

3

3

3

动力需求

KVA

145

145

145

205

SIEMENS 马达（选配）

主轴马达

kw

100/140(1PH7224-2NF03-0CC2)

动力副主轴马达

kw

N/A

N/A

N/A

17/22.5

X轴伺服马达

kw

8.2(1FK7105)

Z轴伺服马达

kw

8.2(1FK7105)

CF轴伺服马达

kw

N/A

N/A

N/A

8.2

切削水泵用马达

kw

3

3

3

3

动力需求

KVA

200

200

200

235

机械尺寸（大约值）

占地面积

mm

7750*5700

机械高度

mm

6950

7350

7950

6950

机械重量

kg

79000

85000

88000

80000

机械标准规格

单位

VTH5000ATC

VTH5000ATC-I

VTH5000ATC-II

VTH5000ATC+C

机械能力容量

盘面直径

mm

φ5000

φ5000

φ5000

φ5000

最大旋径

mm

φ6400

φ6400

φ6400

φ6400

最大切削直径

mm

φ5900

φ5900

φ5900

φ5900

最大切削高度

mm

2200

2800

3200

2200

最大工作盘载重

kg

100000

100000

100000

100000

移动量

左右（X轴）行程

mm

-2500，+3100

上下（Z轴）行程

mm

1500

1500

2000

1500

横梁上下行程

mm

1400

2000

2400

1400

主轴（FANUC马达）

主轴转速

一档（低速档）

min-1

1~12

1~17

1~17

1~17

二档（高速档）

min-1

12~27

12~27

12~27

12~27

三档

min-1

27~40

27~40

27~40

27~40

动力副主轴转速

低速档

min-1

N/A

N/A

N/A

1~1200

高速挡

min-1

N/A

N/A

N/A

1200~2400

主轴最大扭力

N.m

180500(18410)

主轴（SIEMENS马达）

主轴转速

低速档

min-1

1~20

1~20

1~20

1~20

高速挡

min-1

20~40

20~40

20~40

20~40

动力副主轴转速

低速档

min-1

N/A

N/A

N/A

1~1200

高速挡

min-1

N/A

N/A

N/A

1200~2400

主轴最大扭力

N.m

169100(17250)

进给速度

X轴快速进给

m/min

6

6

6

6

Z轴快速进给

m/min

10

10

10

10

切削进给

mm/min

1-2000

1-2000

1-2000

1-2000

手动进给

m/min

0-6

0-6

0-6

0-6

自动刀具交换装置

刀位数

16

刀柄型式

7/24 taperBT-60(选配BT-50)

最大刀具尺寸

mm

390W*155T*400L(310W*125T*400L)

最大刀具重量

kg

80(50)

最大刀库载重

kg

1200(800)

换刀时间（刀对刀）

sec

60

控制器

FANUC 18i-T(选配 SIEMENS 842D)

FANUC马达

主轴马达

kw

100(α100Hvi）

动力副主轴马达

kw

N/A

N/A

N/A

22/26(α22Hvi）

X轴伺服马达

kw

5.5(α40Hvis）

Z轴伺服马达

kw

5.5(α40Hvis）

CF轴伺服马达

kw

N/A

N/A

N/A

5.5(α40Hvis）

切削水泵用马达

kw

3

3

3

3

动力需求

KVA

145

145

145

205

SIEMENS 马达（选配）

主轴马达

kw

100/140(1PH7224-2NF03-0CC2)

动力副主轴马达

kw

N/A

N/A

N/A

17/22.5

X轴伺服马达

kw

8.2(1FK7105)

Z轴伺服马达

kw

8.2(1FK7105)

CF轴伺服马达

kw

N/A

N/A

N/A

8.2

切削水泵用马达

kw

3

3

3

3

动力需求

KVA

200

200

200

235

机械尺寸（大约值）

占地面积

mm

15380*8000

机械高度

mm

8450

9050

9450

8450

机械重量

kg

84000

90000

93000

85000

机械标准规格

单位

VTH6000ATC

VTH6000ATC-I

VTH6000ATC-II

VTH6000ATC+C

机械能力容量

盘面直径

mm

φ6000

φ6000

φ6000

φ6000

最大旋径

mm

φ7400

φ7400

φ7400

φ7400

最大切削直径

mm

φ6900

φ6900

φ6900

φ6900

最大切削高度

mm

2200

2800

3200

2200

最大工作盘载重

kg

100000

100000

100000

100000

移动量

左右（X轴）行程

mm

-3000，+3700

上下（Z轴）行程

mm

1500

1500

2000

1500

横梁上下行程

mm

1400

2000

2400

1400

主轴（FANUC马达）

主轴转速

一档（低速档）

min-1

1~6

1~6

1~6

1~6

二档（高速档）

min-1

6~13

6~13

6~13

6~13

三档

min-1

13~20

13~20

13~20

13~20

动力副主轴转速

低速档

min-1

N/A

N/A

N/A

1~1200

高速挡

min-1

N/A

N/A

N/A

1200~2400

主轴最大扭力

N.m

380000(38770)

主轴（SIEMENS马达）

主轴转速

低速档

min-1

1~10

1~10

1~10

1~10

高速挡

min-1

10~20

10~20

10~20

10~20

动力副主轴转速

低速档

min-1

N/A

N/A

N/A

1~1200

高速挡

min-1

N/A

N/A

N/A

1200~2400

主轴最大扭力

N.m

356000(36320)

进给速度

X轴快速进给

m/min

6

6

6

6

Z轴快速进给

m/min

10

10

10

10

切削进给

mm/min

1-2000

1-2000

1-2000

1-2000

手动进给

m/min

0-6

0-6

0-6

0-6

自动刀具交换装置

刀位数

16

刀柄型式

7/24 taperBT-60(选配BT-50)

最大刀具尺寸

mm

390W*155T*400L(310W*125T*400L)

最大刀具重量

kg

80(50)

最大刀库载重

kg

1200(800)

换刀时间（刀对刀）

sec

60

控制器

FANUC 18i-T(选配 SIEMENS 843D)

FANUC马达

主轴马达

kw

100(α100Hvi）

动力副主轴马达

kw

N/A

N/A

N/A

22/26(α22Hvi）

X轴伺服马达

kw

5.5(α40Hvis）

Z轴伺服马达

kw

5.5(α40Hvis）

CF轴伺服马达

kw

N/A

N/A

N/A

5.5(α40Hvis）

切削水泵用马达

kw

3

3

3

3

动力需求

KVA

145

145

145

205

SIEMENS 马达（选配）

主轴马达

kw

100/140(1PH7224-2NF03-0CC2)

动力副主轴马达

kw

N/A

N/A

N/A

17/22.5

X轴伺服马达

kw

8.2(1FK7105)

Z轴伺服马达

kw

8.2(1FK7105)

CF轴伺服马达

kw

N/A

N/A

N/A

8.2

切削水泵用马达

kw

3

3

3

3

动力需求

KVA

200

200

200

235

机械尺寸（大约值）

占地面积

mm

16500*9000

机械高度

mm

8450

9050

9450

8450

机械重量

kg

94000

100000

103000

95000

机械标准规格

单位

VTH8000ATC

VTH8000ATC-I

VTH8000ATC-II

VTH8000ATC+C

机械能力容量

盘面直径

mm

φ8000

φ8000

φ8000

φ8000

最大旋径

mm

φ9400

φ9400

φ9400

φ9400

最大切削直径

mm

φ8900

φ8900

φ8900

φ8900

最大切削高度

mm

2200

2800

3200

2200

最大工作盘载重

kg

120000

120000

120000

120000

移动量

左右（X轴）行程

mm

-4000，+4900

上下（Z轴）行程

mm

1500

1500

2000

1500

横梁上下行程

mm

1400

2000

2400

1400

主轴（FANUC马达）

主轴转速

一档（低速档）

min-1

1~3

1~3

1~3

1~3

二档（高速档）

min-1

3~7

3~7

3~7

3~7

三档

min-1

7~10

7~10

7~10

7~10

动力副主轴转速

低速档

min-1

N/A

N/A

N/A

1~1200

高速挡

min-1

N/A

N/A

N/A

1200~2400

主轴最大扭力

N.m

807500(82390)

主轴（SIEMENS马达）

主轴转速

低速档

min-1

1~5

1~5

1~5

1~5

高速挡

min-1

5~10

5~10

5~10

5~10

动力副主轴转速

低速档

min-1

N/A

N/A

N/A

1~1200

高速挡

min-1

N/A

N/A

N/A

1200~2400

主轴最大扭力

N.m

756500(77190)

进给速度

X轴快速进给

m/min

6

6

6

6

Z轴快速进给

m/min

10

10

10

10

切削进给

mm/min

1-2000

1-2000

1-2000

1-2000

手动进给

m/min

0-6

0-6

0-6

0-6

自动刀具交换装置

刀位数

16

刀柄型式

7/24 taperBT-60(选配BT-50)

最大刀具尺寸

mm

390W*155T*400L(310W*125T*400L)

最大刀具重量

kg

80(50)

最大刀库载重

kg

1200(800)

换刀时间（刀对刀）

sec

60

控制器

FANUC 18i-T(选配 SIEMENS 844D)

FANUC马达

主轴马达

kw

100(α100Hvi）

动力副主轴马达

kw

N/A

N/A

N/A

22/26(α22Hvi）

X轴伺服马达

kw

5.5(α40Hvis）

Z轴伺服马达

kw

5.5(α40Hvis）

CF轴伺服马达

kw

N/A

N/A

N/A

5.5(α40Hvis）

切削水泵用马达

kw

3

3

3

3

动力需求

KVA

145

145

145

205

SIEMENS 马达（选配）

主轴马达

kw

100/140(1PH7224-2NF03-0CC2)

动力副主轴马达

kw

N/A

N/A

N/A

17/22.5

X轴伺服马达

kw

8.2(1FK7105)

Z轴伺服马达

kw

8.2(1FK7105)

CF轴伺服马达

kw

N/A

N/A

N/A

8.2

切削水泵用马达

kw

3

3

3

3

动力需求

KVA

200

200

200

235

机械尺寸（大约值）　

占地面积

mm

16500*9000

机械高度

mm

9450

10050

10450

9450

机械重量

kg

109000

115000

118000

110000
