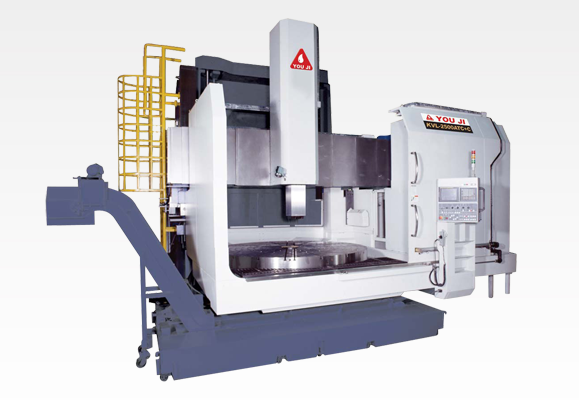

 数控立式车床

1、大、薄、重,不规则形状的加工物,易于加工与上下料。

2、因工件自重,工件与治具能确保密合,装卸时间短且稳定。

3、没有卧车夹持时自重惯性,导致真圆度差的问题。

4、多功能设计有最佳操作,及最低投资成本。

5、立柱采特殊对称箱型设计,提供滑台重切削时强大支撑力。

6、X轴为箱型结构滑台,经适当热处理,滑动面上结合耐磨片,组立成高精度低摩擦之精密滑台组。

7、高刚性结构设计,提供超重切削之机械性能,可达到最小加工误差值,及其稳定性可延长刀具寿命。

8、使用FANUC高马力高扭力主轴马达,结合德国ZF二段变速箱,使本机同时具有高扭矩及高转速能力。

技术参数:

 KVL-1000系列

机械标准规格

 单位

KVL-1000ATC

KVL-1000ATC+C

机械能力容量

盘面直径

mm

φ1000

φ1000

最大旋转直径

mm

φ1350

φ1350

最大切削直径

mm

φ1100

φ1100

最大切削高度

mm

900

900

最大加工物重量

kg

4000

4000

移动量

左右(X)轴行程

mm

-400+720

-400+720

上下(Z)轴行程

mm

800

800

横梁上下行程

mm

500

500

主轴

主轴转速

低速

rpm

1-160

1-160

高速

rpm

160-600

160-600

2#主轴转速

低速

rpm

1-1200

高速

rpm

1200-2400

主轴最大扭力

N.m

8240840

刀具自动交换装置

刀位数

12支刀位

16支刀位

刀柄型式

7/24锥度BT-50

最大刀具尺寸

mm

280W*150T*400L

最大刀具重量

kg

50

50

最大刀具载重

kg

360

360

换刀时间

sec

40

40

主轴马达

主轴马达

kw

37/45(α40

37/45(α40

#2主轴马达

kw

7.5/11(α8

X轴伺服马达

kw

6

Z轴伺服马达

kw

6

CF轴伺服马达

kw

7(α30i

精度

mm

定位精度:±0.007/500,重复精度:±0.005C轴定位精度:±7.5″/360°C轴重复精度:±5″



KVL-1200系列

机械标准规格

单位

KVL-1200ATC

KVL-1200ATC-

KVL-1200ATC-

KVL-1200ATC+C

机械能力容量

盘面直径

mm

φ1250

φ1250

φ1250

φ1250

最大旋转直径

mm

φ1600

φ1600

φ1600

φ1600

最大切削直径

mm

φ1400

φ1400

φ1400

φ1400

最大切削高度

mm

1200

1400

1600

1200

最大加工物重量

kg

5000

5000

移动量

左右(X)轴行程

mm

-600+875

-600+875

-600+875

-600+875

上下(Z)轴行程

mm

900

900

1200

900

横梁上下行程

mm

800

1200

1400

800

主轴

主轴转速

低速

rpm

1-108

1-108

1-108

1-108

高速

rpm

108-350

108-350

108-350

108-350

2#主轴转速

低速

rpm

1-1200

高速

rpm

1200-2400

主轴最大扭力

N.m

8180834

8180834

刀具自动交换装置

刀位数

12支刀位

12支刀位

12支刀位

16支刀位

刀柄型式

7/24锥度BT-50

最大刀具尺寸

mm

280W*150T*400L

最大刀具重量

kg

50

50

50

50

最大刀具载重

kg

360

360

360

360

换刀时间

sec

40

40

40

40

主轴马达

主轴马达

kw

37/45(α40

37/45(α40

37/45(α40

37/45(α40

#2主轴马达

kw

7.5/11(α8

X轴伺服马达

kw

6

Z轴伺服马达

kw

6

CF轴伺服马达

kw

7(α30i

精度

mm

定位精度:±0.007/500,重复精度:±0.005
C
轴定位精度:±7.5″/360°C轴重复精度:±5″



KVL-1600系列

机械标准规格

单位

KVL-1600ATC

KVL-1600ATC-

KVL-1600ATC-

KVL-1600ATC+C

机械能力容量

盘面直径

mm

φ1600

φ1600

φ1600

φ1600

最大旋转直径

mm

φ2000

φ2000

φ2000

φ2000

最大切削直径

mm

φ1800

φ1800

φ1800

φ1800

最大切削高度

mm

1200

1600

1800

1200

最大加工物重量

kg

8000

移动量

左右(X)轴行程

mm

-600+1015

-600+1015

-600+1015

-600+1015

上下(Z)轴行程

mm

900

900

1200

900

横梁上下行程

mm

800

1200

1400

800

主轴

主轴转速

低速

rpm

1-62

1-62

1-62

1-62

高速

rpm

62-250

62-250

62-250

62-250

2#主轴转速

低速

rpm

1-1200

高速

rpm

1200-2400

主轴最大扭力

N.m

181601853

刀具自动交换装置

刀位数

12支刀位

12支刀位

12支刀位

16支刀位

刀柄型式

7/24锥度BT-51

最大刀具尺寸

mm

280W*150T*401L

最大刀具重量

kg

50

50

50

50

最大刀具载重

kg

360

360

360

360

换刀时间

sec

40

40

40

40

主轴马达

主轴马达

kw

37/45(α40

37/45(α40

37/45(α40

37/45(α40

#2主轴马达

kw

7.5/11(α8

X轴伺服马达

kw

6

Z轴伺服马达

kw

6

CF轴伺服马达

kw

7(α30i

精度

mm

定位精度:±0.007/500,重复精度:±0.005C轴定位精度:±7.5″/360°C轴重复精度:±6″



KVL-2000系列

机械标准规格

单位

KVL-2000ATC

KVL-2000ATC-

KVL-2000ATC-

KVL-2000ATC+C

机械能力容量

盘面直径

mm

φ2000

φ2000

φ2000

φ2000

最大旋转直径

mm

φ2500

φ2500

φ2500

φ2500

最大切削直径

mm

φ2300

φ2300

φ2300

φ2300

最大切削高度

mm

1600

2000

2000

1600

最大加工物重量

kg

10000

移动量

左右(X)轴行程

mm

-1000+1350

-1000+1350

-1000+1350

-1000+1350

上下(Z)轴行程

mm

950

1200

1400

950

横梁上下行程

mm

1150

1550

1550

1150

主轴

主轴转速

低速

rpm

2-50

2-50

高速

rpm

50-200

50-200

2#主轴转速

低速

rpm

2-1200

高速

rpm

1200-2400

主轴最大扭力

N.m

557005680

刀具自动交换装置

刀位数

12支刀位

12支刀位

12支刀位

16支刀位

刀柄型式

7/24锥度BT-52

最大刀具尺寸

mm

280W*150T*402L

最大刀具重量

kg

50

50

50

50

最大刀具载重

kg

360

360

360

360

换刀时间

sec

50

50

50

50

主轴马达

主轴马达

kw

60/75(α60HVI

60/75(α61HVI

60/75(α62HVI

60/75(α63HVI

#2主轴马达

kw

11/15(α12HVI

X轴伺服马达

kw

5.5(α40HVIS)

Z轴伺服马达

kw

5.5(α40HVIS)

CF轴伺服马达

kw

5.5(α30HV

精度

mm

定位精度:±0.007/500,重复精度:±0.005C轴定位精度:±7.5″/360°C轴重复精度:±7″



KVL-2500系列

机械标准规格

单位

KVL-2500ATC

KVL-2500ATC-

KVL-2500ATC-

KVL-2500ATC+C

机械能力容量

盘面直径

mm

φ2500

φ2500

φ2500

φ2500

最大旋转直径

mm

φ3000

φ3000

φ3000

φ3000

最大切削直径

mm

φ2800

φ2800

φ2800

φ2800

最大切削高度

mm

1600

2000

2000

1600

最大加工物重量

kg

15000

移动量

左右(X)轴行程

mm

-900+1600

-900+1600

-900+1600

-900+1600

上下(Z)轴行程

mm

1200

1200

1400

1200

横梁上下行程

mm

1150

1550

1550

1150

主轴

主轴转速

低速

rpm

2-40

2-40

高速

rpm

40-160

40-160

2#主轴转速

低速

rpm

1-1200

高速

rpm

1200-2400

主轴最大扭力

N.m

685006990

刀具自动交换装置

刀位数

12支刀位

12支刀位

12支刀位

16支刀位

刀柄型式

7/24锥度BT-53

最大刀具尺寸

mm

280W*150T*403L

最大刀具重量

kg

50

50

50

50

最大刀具载重

kg

360

360

360

360

换刀时间

sec

50

50

50

50

主轴马达

主轴马达

kw

60/75(α64HVI

60/75(α65HVI

60/75(α66HVI

60/75(α67HVI

#2主轴马达

kw

11/15(α12HVI

X轴伺服马达

kw

5.5(α40HVIS)

Z轴伺服马达

kw

5.5(α40HVIS)

CF轴伺服马达

kw

5.5(α30HV

精度

mm

定位精度:±0.007/500,重复精度:±0.005C轴定位精度:±7.5″/360°C轴重复精度:±8″
