首页 > 产品中心 > 台湾油机工业 > 数控立式车床 > YV 1000-1600系列

大、薄、重，不規則形狀的加工物，易於加工與上下料。
因工件自重，所以工件與治具確實密合，工件裝卸時間短且穩定。
沒有臥車夾持時自重慣性，導致真圓度差問題。
多功能設計有最佳操作，及最低投資成本。

立式CNC車床系列，係特別針對高精度、高穩定度、高剛性、超重切削、高效率及非對稱性工件而設計。
立柱採特殊對稱式箱型設計，可提供滑台在重切削時強大支撐力。
傑出高剛性結構設計，提供超重切削之機械性能，可達最小加工誤差值，及其穩定性可延長刀具壽命。
X軸為箱型結構滑台，經適當熱處理，滑動面上結合耐磨片（Turcite B），組立成高精度低摩擦之精密滑台組。
使用FANUC高馬力高扭力主軸馬達，結合德國ZF二段變速箱，使本機同時具有高扭矩及高轉速能力，將車削功能發揮淋漓盡致。
YV系列立式CNC車床經油機公司嚴格品質管制及模擬各種切削條件嚴格測試後，方交予客戶。
交叉滾柱軸承，提供超強軸向徑向負荷，此種軸承可確保長時間重切削，有極佳精度、穩定性、低摩擦、良好散熱性及堅固主軸支撐力。

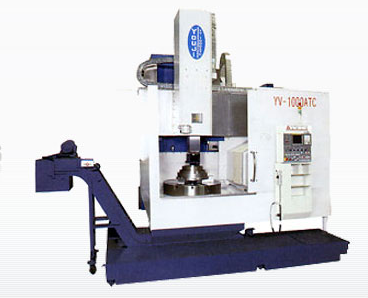

YV-1000系列

机械标准规格		单位	YV-1000A	YV-1000ATC	YV-1000ATC+C	YV-1200A
机械能力容量
盘面直径		mm	φ1000	φ1000	φ1000	φ1250
最大旋转直径		mm	φ1350	φ1350	φ1350	φ1600
最大切削直径		mm	φ1100	φ1100	φ1100	φ1350
最大切削高度		mm	900	900	900	900
最大加工物重量		kg	4000	4000	4000	5000
移动量
左右（X）轴行程		mm	1120	1120	1120	1330
上下（Z）轴行程		mm	800	800	900	900
横梁上下行程		mm				800
主轴
主轴转速	低速	rpm	2-160	2-160	2-160	2-108
主轴转速	高速	rpm	160-600	160-600	160-600	108-350
2#主轴转速	低速	rpm			2-1200
2#主轴转速	高速	rpm			1200-2400
主轴最大扭力		N.m	8800(898)			8200（836）
进给速度
X轴快速进给		m/min	12	12	12	12
Z轴快速进给		m/min	10	10	10	10
切削进给		mm/min	0.001-2000	0.001-2000	0.001-2000	0.001-2000
手动进给		m/min	0-10	0-10	0-10	0-10
刀具自动交换装置
刀位数				12支刀位	16支刀位
刀柄型式				7/24 taper BT-50
最大刀具尺寸		mm		280W150T400L
最大刀具重量		kg	50	50	50	50
最大刀具载重		kg		360	360
换刀时间		sec	5	40	40	5
刀塔
刀贝台形式			转塔式5分度			转塔式5分度
外径（内径）刀柄尺寸		mm	□32*32（φ63）			□32*32（φ63）
主轴马达
主轴马达		kw	30/37(α30）	30/37(α30）	30/37(α30）	37/45(α40）
#2主轴马达		kw			7.5/11(α8）
X轴伺服马达		kw	7(α30i）
Z轴伺服马达		kw	9(α40iβ）
CF轴伺服马达		kw			7(α30i）
切削液泵用马达			0.18	0.18	0.18	0.18
电力规格			AC220±10%.60Hz±5Hz
动力需求		KVA	80	80	80	65
占地面积		mm	3800*4400			4000*4600
机械重量		kg	20000	20000	21000	22000
精度		mm	定位精度：±0.007/500,重复精度：±0.005 C轴定位精度：±7.5″/360°，C轴重复精度：±5″

YV-1200系列

机械标准规格		单位	YV-1200ATC	YV-1200ATC+C	YV-1600A	YV-1600ATC	YV-1600ATC+C
机械能力容量
盘面直径		mm	φ1250	φ1250	φ1600	φ1600	φ1600
最大旋转直径		mm	φ1600	φ1600	φ2000	φ2000	φ2000
最大切削直径		mm	φ1350	φ1350	φ1800	φ1800	φ1800
最大切削高度		mm	1200	1200	1200	1200	1200
最大加工物重量		kg	5000	5000	8000	8000	8000
移动量
左右（X）轴行程		mm	935	935	1615	1225	1225
上下（Z）轴行程		mm	900	900	900	900	900
横梁上下行程		mm	800	800	800	800	800
主轴
主轴转速	低速	rpm	2-108	2-108	2-62	2-62	2-62
主轴转速	高速	rpm	108-350	108-350	64-250	64-250	64-250
2#主轴转速	低速	rpm		2-1200			2-1200
2#主轴转速	高速	rpm		1200-2400			1200-2400
主轴最大扭力		N.m	8200（836）		19600（2000）
进给速度
X轴快速进给		m/min	12	12	12	12	12
Z轴快速进给		m/min	10	10	10	10	10
切削进给		mm/min	0.001-2000	0.001-2000	0.001-2000	0.001-2000	0.001-2000
手动进给		m/min	0-10	0-10	0-10	0-10	0-10
刀具自动交换装置
刀位数			12支刀位	16支刀位		12支刀位	12支刀位
刀柄型式			7/24 taper BT-50			7/24 taper BT-50
最大刀具尺寸		mm	280W150T400L			280W150T400L
最大刀具重量		kg	50	50	50	50	50
最大刀具载重		kg	360	360		360	360
换刀时间		sec	40	40	5	40	40
刀塔
刀贝台形式					转塔式5分度
外径（内径）刀柄尺寸		mm			□32*32（φ63）
主轴马达
主轴马达		kw	37/45(α40）	37/45(α40）	37/45(α40）	37/45(α40）	37/45(α40）
#2主轴马达		kw		7.5/11(α8）			7.5/11(α8）
X轴伺服马达		kw	7(α30i）
Z轴伺服马达		kw	9(α40iβ）
CF轴伺服马达		kw		7(α30i）			7(α30i）
切削液泵用马达			0.18	0.18	0.18	0.18	0.18
桶容量
油压桶		L	130
切削水桶		L	400
润滑邮桶		L	4.6
电力规格			AC220±10%.60Hz±5Hz
动力需求		KVA	65	65	65	65	65
占地面积		mm	4000*4600		5550*5200
机械重量		kg	22000	23000	24000	24000	25000
精度		mm	定位精度：±0.007/500,重复精度：±0.005 C轴定位精度：±7.5″/360°，C轴重复精度：±5″
