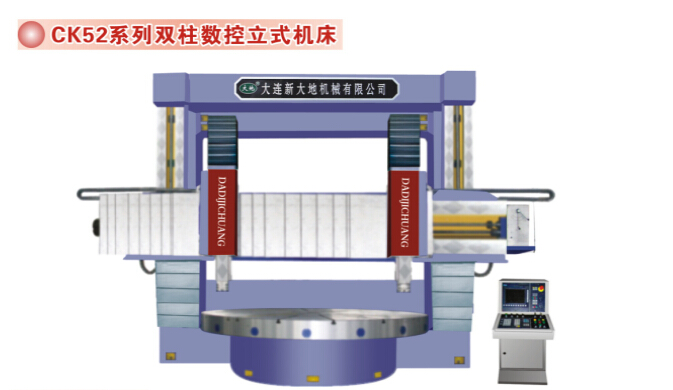

首页 > 产品中心 > 大连新大地 > 双柱立式机床 > 双柱数控立式机床

机床特点

1、 1、数控立式车床是一种性能好，工艺范围广泛，生产效率高的先进设备。适用于各行业机械加工，可用于内外圆柱面、内外圆锥面、端面、切槽、圆弧面及各种曲线面、螺纹的粗、精加工。

2、 2、机床主传动为交流电机驱动。交流经16级或4级主轴变速机构：实现工作台的转速范围。

3、 3、工作台主轴采用了高精度可调径向间隙双列短圆柱滚子轴承定心。工作台采用恒流静压导轨，使工作台具有旋转精度高，承载能力大。热变形小的特点。

4、 4、根据用户需要机床可采用恒温冷却装置，可设有独立液压站系统，能保证机床加工精度和各项技术指标稳定性。

5、 5、立柱、横梁、滑枕等导轨面采用了精磨。精度高、质最好。

6、 6、机床进给采用伺服电机，滚珠丝杠传动。横梁、垂直刀架配有封闭护罩。增加了机床安全性、宜人性。

7、 7、数控系统根据用户需要，可选用进口货国产配置。根据用户要求。还可加电动磨头。

8、 8、横梁导轨面可根据用户需要采用高频淬火，淬火硬度HRC48-55度。

参数名称	单位	CK5225 ×H/20	CK5232 ×H/20	CK5240 ×H/20	CK5240 ×H/32	CK5240 ×H/40
最大车削直径	mm	2500	3200	4000
工作台直径	mm	2250	2500	2830	3200
最大工件高度	mm	1600/2000	2000/2500/3150	2000/2500
最大工件重量	t	20	20	20	32	40
工作台最大扭矩	KN.m	63	63	63	63	63
工作台转速范围	r/min	2-63	2-63	2-63	2-63	0.42-42
垂直刀架最大切削力	KN	30	35	35	35	45
垂直刀架搬度极限	度	±30º	±30º	±30º	±30º	±30º
刀架进级量范围	mm/min	0.1-500	0.1-500	0.1-500	0.1-500	0.1-500
垂直刀架水平行程	mm	1400	1750	2150
垂直刀架滑枕行程	mm	1000	1250/1600	1250
刀架快速移动速度	mm/min	2500	2500	2500	2500	2500
刀杆截面尺寸（宽×高）	mm	40×50	40×50	40×50	50×50	50×50
主电动机功率	KW	55	55	55	75	75
机床外形尺寸（长×宽×高）	cm	540×470 ×480/520	614×480 ×520/570/640	690×510 ×640/690	690×550 ×640/690	710×550 ×650/700
机床重量（约）	t	34/36	38/40/41	44/46	51/52	55/57

参数名称	单位	CK5250 ×H/40	CK5250 ×H/65	CK5250S ×H/80
最大车削直径	mm	5000
工作台直径	mm	4000	4500
最大工件高度	mm	2500/3150		3150/4000
最大工件重量	t	40	65	80
工作台最大扭矩	KN.m	80	100	150
工作台转速范围	r/min	0.42-42	0.42-42	0.42-42
垂直刀架最大切削力	KN	50	60	63
垂直刀架搬度极限	度	±30º	±30º	-15º±30º
刀架进级量范围	mm/min	0.1-500	0.1-500	0.1-500
垂直刀架水平行程	mm	2765
垂直刀架滑枕行程	mm	1250/1600		1600/2000
刀架快速移动速度	mm/min	2500	2500	2500
刀杆截面尺寸（宽×高）	mm	50×50	50×50	50×50
主电动机功率	KW	75	75	90
机床外形尺寸（长×宽×高）	cm	1000×650 ×710/840	1000×700 ×723/853	1000×700 ×940/1070
机床重量（约）	t	64/66	81/84	118/122
