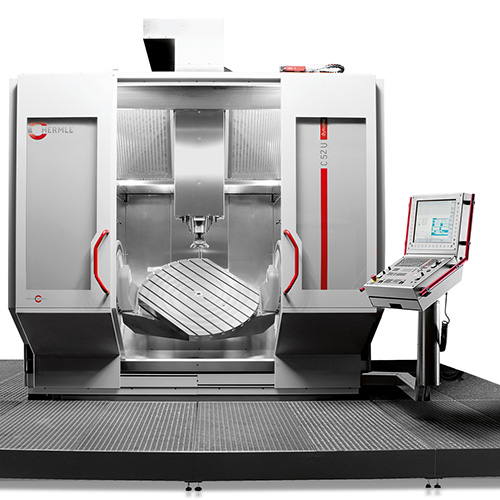

工作区域

行程

X轴

1000 mm

行程

Y轴

1100 mm

行程

Z轴

750 mm

线性高速移动

X-Y-Z

60-60-60 m/min

线性加速度

X-Y-Z

6 m/s²

线性进给力

X-Y-Z

16000 N

主轴驱动

转速
主轴动力 / 扭矩

9000 rpm
20% c.d.f.

SK 50 ●
56 kW / 356 Nm

转速
主轴动力 / 扭矩

9000 rpm
20% c.d.f.

HSK A 100 ●
32 kW / 240 Nm

转速
主轴动力 / 扭矩

10000 rpm
20% c.d.f.

HSK A 63 ●
23 kW / 298 Nm

转速
主轴动力 / 扭矩

12000 rpm
20% c.d.f.

HSK A 100 ●
56 kW / 356 Nm

转速
主轴动力 / 扭矩

15000 rpm
20% c.d.f.

SK 40 ■
35 kW / 215 Nm

转速
主轴动力 / 扭矩

18000 rpm
20% c.d.f.

HSK A 63 ●
35 kW / 215Nm

转速（MT铣车复合）
主轴动力 / 扭矩

12000 rpm
20% c.d.f.

HAK A 100 / HSK T 100
60 kW/380Nm

转速（MT铣车复合）
主轴动力 / 扭矩

18000 rpm
20% c.d.f.

HAK A 63 / HSK T 63
35 kW / 215Nm

控制系统

海德汉

iTNC530 / TNC640 ■

海德汉（仅使用MT铣车复合）

TNC640 ■

西门子（适用MT铣车复合）

Sinumerik840 D sl ●

刀具交换系统
（拾取式）

刀柄

SK 40 / HSK A 63

SK 50 / HSK A 100 / HSK T 100

刀库刀位

60

42

屑对屑时间*

大约7.0秒

大约7.0秒

*（屑对屑时间由三轴零件决定，符合与德国标准VDI2852，第一页，三轴设计计算）

刀具最大长度

500 mm

500 mm

刀具最大重量

15 kg

30 mm

刀具最大直径

Φ160 mm

Φ250 mm

刀库最大载重

480 kg

462 kg

工作台选项

数控摆动回转工作台

Φ700

Φ1150

Φ1000（MT版本）

夹紧表面

Φ700 mm

Φ1150 mm

Φ1000 mm

夹紧表面双面平至

-

900mm

-

摆动角度

-130º / +100º

-130º / +100º

-130º / +100º

C轴驱动形式

力矩马达

力矩马达

力矩马达

转速-摆动轴A轴

20 rpm

20 rpm

20 rpm

转数-摆动轴C轴

30 rpm

30 rpm

500 rpm

工作台最大铣削承重

2000 kg

2000 kg

2000 kg

工作台最大车削承重

-

-

1000 kg

T型槽 平行

9 / 14 H7

9 / 18 H7

-

T型槽 星型

16 / 18 H7

位置测量系统

分辨率

0.0001 mm

定位精度

Tp X-Y-Z轴符合德国标准VDI/DGQ3441    0.008 mm■
以上精度是按照VDI/DGQ3441标准，在周边环境温度保持为20º±1ºC的温度下测得的。我们的产品可能达到小于或等于6μm的精度，根据德国出口法律小于等于6μm的产品需要得到出口许可。

选项
定位精度
重复定位精度

按德国标准VDI/DGQ3441标准不超过     Pa 5 μm / Ps 3 μm ●
（机床需带精度提高选项，以上精度是按照VDI/DGQ3441标准，在周边环境20º±1ºC的温度下测得的。）
