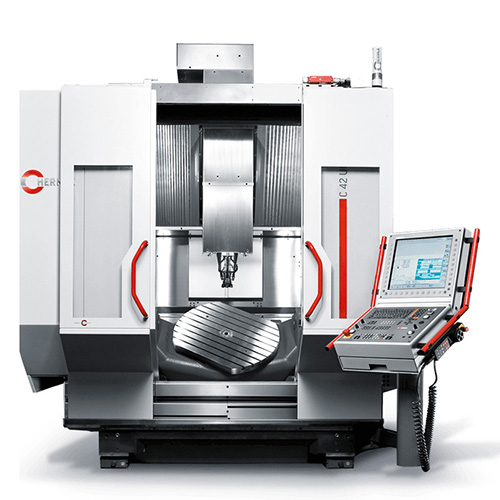

工作区域

行程

X轴

800 mm

行程

Y轴

800 mm

行程

Z轴

550 mm

线性高度移动（高动态）

X-Y-Z

45-45-40m/min

（60-60-60 m/min）

线性加速度（高动态）

X-Y-Z

6（10） m/s²

线性进给力

X-Y-Z

8500 N

主轴驱动

转速
主轴功率 / 扭矩

10000 rpm
20% c.d.f.

SK 40 / HSK A 63 ■
29 KW / 200 Nm

转速
主轴功率 / 扭矩

15000 rpm
20% c.d.f.

SK 40 ●
20 KW / 180 Nm

转速
主轴功率 / 扭矩

18000 rpm
20% c.d.f.

HSK A 63 ●
20 KW / 180 Nm

转速
主轴功率 / 扭矩

25000 rpm
20% c.d.f.

HSK A 63●
29 KW / 100 Nm

转速
主轴功率 / 扭矩

18000 rpm
20% c.d.f.

HSK A 63 / HSK T 63 ■
20 KW / 180 Nm

控制系统

海德汉

iTNC530■

海德汉（仅限铣车复合）

TNC640

西门子（适用MT铣车复合）

Sinumerik840D SL ■

刀具交换系统
（拾取式）

刀库刀位

42个 ■

屑对屑时间﹡

大约4.5秒

﹡（屑对屑时间由VDI2852决定，第1页的三轴设计）

刀具最大长度

300 mm

刀具最大直径

Φ80 mm

刀具最大直径
（相邻到位空置）

Φ125 mm

42刀位时刀库最大载重

168 kg

刀库循环存量
能力扩展

附加刀库

43刀位 ●

附加刀库

87刀位 ●

附加刀库

160刀位 ●

附加刀库的刀具最大直径

Φ80 mm

附加刀库的刀具最大直径
相邻到位空置

Φ125 mm

刀具最大重量

8 kg

重量

标准机床

大约13.0吨

工作台选项

数控摆动回转工作台

Φ800

Φ800

Φ440

夹紧表面
台面碰撞圆周

Φ800×630 mm
Φ800 mm

Φ800×630 mm
Φ800 mm

Φ440 mm
-

摆动角度

±130º

±130º

±130º

C轴驱动类型

蜗轮蜗杆

扭矩马达

扭矩马达

速度-摆动轴A轴

单驱动

双驱动

15 rpm

-

25 rpm

-

55 rpm

速度-旋转轴C轴

25 rpm

65 rpm

65 rpm

工作台最大承重

单驱动

双驱动

850 kg

-

-

1400 kg

-

450 kg

T型槽平行

9 / 14 H7

9 / 14 H7

5 / 14 H7

相邻夹紧盘
T型槽平行

-
-

-
-

920 ×490 mm
8 / 14 H7

数控摆动回转工作台

Φ420

MT铣车复合

刚性夹紧工作台

夹紧表面

Φ420 mm

Φ750 mm

Φ1050 ×805 mm

摆动角度

±130º

±130º

-

C轴驱动类型

涡轮蜗杆

力矩马达

-

速度-摆动轴A轴

单驱动

双驱动

25 rpm

25 rpm

-

-

速度-旋转轴C轴

35 rpm

800 rpm

-

工作台最大承重

单驱动

双驱动铣削

双驱动车削

400 kg

-

-

-

1400 kg

700 kg

2000 kg

-

-

-

T型槽 平行

T型槽 星型

5 / 14 H7

-

16 / 14 H7

12 / 14 H7

相邻夹紧盘
T型槽 平行

Φ930 ×490 mm
8 / 14 H7

-

-

-
-

定位测量系统

分辨率

0.0001 mm ■

定位精度

Tp X-Y-Z轴符合德国标准VDI/DGQ3441    0.008 mm ■

以上精度是按照VDI/DGQ3441标准，在周边环境20º±1ºC的温度下测得的。我们的产品可能达到小于或等于6μm的精度，根据德国出口法律，小于等于6μm的产品需要得到出口许可。

选项
定位精度/
重复定位精度

按德国标准VDI/DGQ3441标准不超过    Pa5 μm / Ps3 μm ●
（机床需带精度提高选项，以上精度是按VDI/DGQ3441标准，在周边环境20º±1ºC的温度下测得的。）
