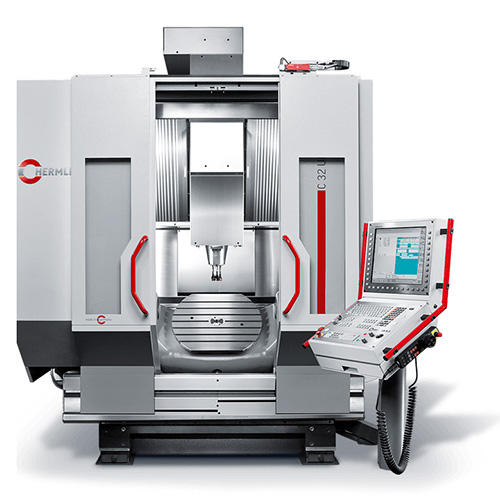

    技术参数

工作区域

行程

X

650 mm

行程

Y

650 mm

行程

Z

500 mm

线性快速移动(高动态)

X-Y-Z

45-45-40m/min
60-60-60m/min

线性加速度(高动态)

X-Y-Z

610 m/s²

线性进给力

X-Y-Z

8500 N

主轴驱动

转速
主轴动力 / 扭矩

10000 rpm
20% c.d.f.

SK 40 / HSK A 63 ■
29 KW / 200 Nm

转速
主轴动力 / 扭矩

15000 rpm
20% c.d.f.

SK 40 ●
20 KW / 180 Nm

转速
主轴动力 / 扭矩

18000 rpm
20% c.d.f.

HSK A 63 ●
20KW / 180 Nm

转速
主轴动力 / 扭矩

25000 rpm
20% c.d.f.

HSK A 63 ●
29KW / 100 Nm

转速
主轴动力 / 扭矩

42000 rpm
20% c.d.f.

HSK E 40 ●
30 KW / 16 Nm

控制系统

海德汉

iTNC530 ■

西门子

Sinumerik 840 D sl ■

刀具交换(拾取式)

刀库刀位

36

屑对屑时间﹡

大约4.5

﹡(屑对屑时间根据德国VDI2852标准的第一页,三轴设计计算)

刀具最大长度

300 mm

刀具最大直径
相邻刀位空置

Φ80 mm
Φ125 mm

刀库最大载重

144 kg

刀库能力扩展

附加刀库

附加43刀位

附加刀库

附加87刀位

附加刀库

附加160刀位

附加刀库的刀具最大直径

Φ80 mm

附加刀库的刀具最大直径
相邻到位空置


Φ125 mm

刀具最大重量

8 kg

定位测量系统

分辨率

0.0001 mm

定位精度

Tp X-Y-Z轴符合德国标准VDI/DGQ3441    0.008 mm ■
按照VDI/DGQ3441标准,在周边管径20º±ºC的温度下测得的。我们产品可能达到小于或等于6μm的精度,根据德国出口法律,小于等于6μm的产品需要得到出口许可。

选项
定位精度/
重复定位精度

按德国标准VDI/DGQ3441标准不超过    Pa5 μm / Ps3 μm ●
(机床需带精度提高选项,以上精度是按VDI/DGQ3441标准,在周边环境20º±1ºC的温度下测得的。)

工作台选项﹡

数控摆动回转工作台

Φ650

Φ650

夹紧表面
台面碰撞圆周

Φ650 ×540 mm
Φ650 mm

Φ650 ×540 mm
Φ650 mm

摆动角度

±130º

±130º

C轴驱动形式

涡轮蜗杆

力矩马达

摆动轴A轴速度
单边驱动
双驱动


25 rpm
-


-
25 rpm

旋转轴C轴速度

30 rpm

65 rpm

工作台最大承重
单边驱动
双驱动


600 kg
-

-
1000 kg

T型槽 平行

7 / 14 H7

7 / 14 H7



数控摆动回转工作台

Φ320

Φ320

刚性工作台

夹紧表面

Φ320 mm

Φ320 mm

900 ×665 mm

摆动角度

±130º

±130º

-

C轴驱动形式

涡轮蜗杆

力矩马达

-

摆动轴A轴速度
单边驱动
双驱动

25 rpm
-


-
55 rpm


-
-

旋转轴C轴速度

40 rpm

80 rpm

-

工作台最大承重
单边驱动
双驱动


300 kg
-


-
200 kg

1500 kg
-
-

T型槽 平行
T
型槽 星形

4 / 14 H7
-

4 / 14 H7

12 / 14 H7

夹紧表面
附加加紧托盘
T
型槽 平行

Φ450 ×360 mm
760 ×370 mm
8 / 14 H7

-

760 ×370 mm
8 / 14 H7

-
-
-

标准配置   ●可选配置

注:哈默保留无预告进行改进的权利,这可能会导致技术参数的变更。
