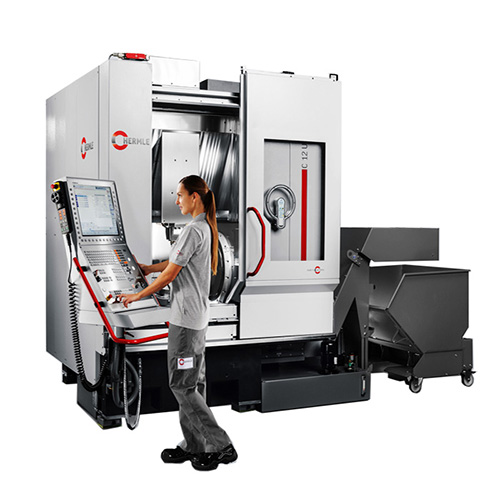

首页 > 产品中心 > 德国哈默 > C12U五轴加工中心 > C12U五轴加工中心

技术资料

工作区域	行程	X轴	350 mm
	行程	Y轴	440 mm
	行程	Z轴	330 mm
	线性高速移动（高动态）	X-Y-Z	30（50） m/min
	线性加速度（高动态）	X-Y-Z	4（8） m/s²
	线性进给力	X-Y-Z	3000 N
主轴驱动	转速主轴动力 / 扭矩	12000 rpm 20% c.d.f.	SK 40 / HSK A63 ■ 31 kW / 98 Nm
	转速主轴动力 / 扭矩	15000 rpm 20% c.d.f.	SK 40 ● 31 kW / 98 Nm
	转速主轴动力 / 扭矩	18000 rpm 20% c.d.f.	HSK A 63 ● 31 kW / 98 Nm
	转速主轴动力 / 扭矩	30000 rpm 20% c.d.f.	HSK 50 ● 37 kW / 32 Nm
	转速主轴动力 / 扭矩	42000 rpm 20% c.d.f.	HSK E 40 ● 35 kW / 17.5 Nm
控制系统	海德汉	TNC 640 ■
刀具交换系统（拾取式	刀库到位附加刀库ZM35	36个 35个
	屑对屑时间﹡	大约4.5秒
	﹡（屑对屑时间根据VDI2852标准的第一页）
	刀具最大长度	200 mm
	刀具最大直径	Φ80 mm
	最大刀库载重	144 kg
重量	标准机床	大约6.8吨
定位测量系统	分辨率	0.0001 mm
定位精度	Tp X-Y-Z轴符合德国标准VDI/DGQ3441 0.008 mm ■ 按照VDI/DGQ3441标准，在周边环境20º±1ºC的温度下测得的。我们产品可能达到小于或等于6μm的精度，根据德国出口法律，小于等于6μm的产品需要得到出口许可。
选项定位精度/ 重复定位精度	按德国标准VDI/DGQ3441标准不超过 Pa 5 μm / Ps 3 μm ● （机床需带精度提高选项，以上精度是按VDI/DGQ3441标准，在周边环境20º±1ºC的温度下测得的。）
工作台选项	数控摆动回转工作台	Φ320
	夹紧表面	Φ320 mm
	摆动角度	±115º
	C轴驱动类型	力矩马达
	速度-摆动A轴（高动态）	25（55） rpm
	速度-回转C轴（高动态）	40（80） rpm
	工作台最大承重	100 kg
	T型槽星型	4 / 14 H7

■ 标准配置 ●可选配置

注：哈默保留无预告进行改进的权利，这可能会导致技术参数的变更。
