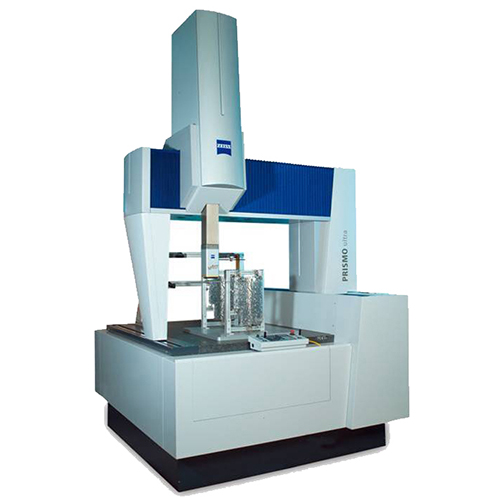

超高精度桥式测量机Prismo

蔡司全球顶级三坐标测量中心
极速扫描：VAST navigator
PRISMO navigator可极速获取最为精确的测量结果。navigator技术是为蔡司所研发的高速高精度扫描技术。智能优化参数设定以确保测量的精确性。得益于切线逼近扫描、螺旋扫描和测针快速动态校准等功能，可进一步缩短测量时间。

完美展现：Prismo ultra
PRISMO ultra在蔡司PRISMO navigator基础上进一步提高了测量精度。通过更为精确的量程、优化的气浮轴承设计、气浮减振技术和所有组件更为严格的适配获得优异的测量精度。蔡司PRISMO ultra可完美适用于科研、质量控制各类计量标准器等领域的测量任务。

技术优势：
采用碳纤维和工业陶瓷材质的桥框拥有最为轻质化的结构和优秀的抗扭强度
不受温度影响的玻璃陶瓷光栅尺技术
所有轴向均采用蔡司四面环抱轴承技术
出色的减振系统以及采用全封闭式导轨及光栅尺可用于车间在线测量
工件最大重量5,000 kg起

多探头平台技术：
PRISMO navigator采用蔡司的多探头平台技术（MASS）。借助于该技术可实现一机多用，在同一测量机上满足固定式测头，旋转式测头甚至光学测头的使用，使用方便快捷。

RDS-CAA计算机辅助修正技术：
RDS CAA 旋转式测头座可有效缩短测针校准时间，实现快速校准。
PRISMO navigator可实现对测量机动态误差的有效补偿，从而确保即便于高速扫描过程中仍可获得理想的测量精度。

选项
RT-AB转台
转台是三坐标测量机的理想选择——尤其适用于测量轴类，轴承，齿轮等回转型工件。RT-AB转台采用气浮轴承支撑，其理想的径向和轴向跳动值以及直接驱动方式令人印象深刻。RT-AB转台支持嵌入式或外置式使用，可据承载进行最优设定，基于CAA技术有效实现最佳的测量精度。
探针更换库位架
集成转台作为第四轴
支持自动上下料系统
结合恒温房支持车间现场使用

尺寸
     测量范围 X × Y × Z[mm]
Prismo ultra   700×1000×500         Prismo navigator 700×900×500
               900×1300×700                         700×900~2400×700
               1200×1800~2400×1000                   1200×1800~3000×1000
               1600×2400~3000×1000                   1600×2400~4200×1000
                    长度测量误差(μm): 0.5 + L/500 *起
                    * - L = 测量长度以mm为单位

探头系统
