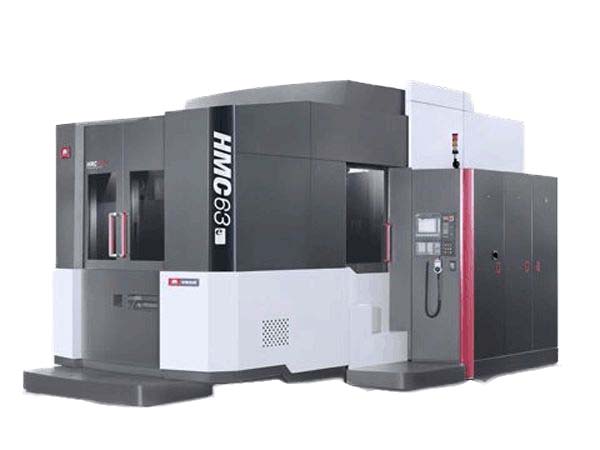

HMC-e卧式加工中心

HMC-e系列卧式加工中心采用双交换工作台，最适合零件多工作面的铣、镗、钻、铰、攻丝，两维、三维曲面等多道工序的加工，具有在一次装夹中完成箱体孔隙和平面加工的良好性能，还特别适合箱体孔的调头镗孔加工，广泛用于通用机械等行业。机床采用三点支撑的方式，安装方便，确保精度稳定性。X向床身导轨采用龙门式框架，受力均匀高刚性。各轴均采用直线滚柱导轨，运动精度高。主轴采用齿轮变速，变速范围大，低速大扭矩，既可以满足用户对大扭矩主轴的要求，又可以满足用户对高速主轴的要求。

主要技术参数:

参数名称	单位	HMC50e	HMC63e	HMC80e
工作台
工作台面积	mm	500×500	630×630	800×800
交换工作台数	个	2	2	2
工作台交换时间	s	16	20	25
主轴
主轴锥孔		ISO 7:24 No50
主电机功率SIEMENS	kw	17/22.5	17/22.5	17/22.5
主电机功率FANUC	kw	11/15	15/18.5	22/26
主轴最大扭矩SIEMENS	N.m	832/1102	832/1102	832/1102
主轴最大扭矩FANUC	N.m	359/490	489/603	718/849
主轴转速	r/min	20-6000	20-6000	20-6000
主轴轴向最大抗力	N	7000	10000	10000
工作范围
工作台最大行程X	mm	800	1000	1350
主轴箱最大行程Y	mm	700	900	1100
立柱最大行程Z	mm	800	900	1100
工作台回转B		1x360(0.001°)	1x360(0.001°)	1x360(0.001°)
主轴中心线至工作台距离	mm	50-750	50-950	50-1150
主轴端面至工作台中心最小距离	mm	70-870	150-1050	150-1250
最大工件回转直径	mm	Φ700	Φ1000	Φ1250
切削进给XYZ	mm/min	1-24000	1-24000	1-24000
快速	m/min	24	24	24
刀库
刀库容量	piece	40(60)	40(60)	40(60)
选刀方式		随机	随机	随机
刀柄规格		ISO7388/1-A JT50	ISO7388/1-A JT50	ISO7388/1-A JT50
刀具最大重量	kg	15/(20/25)	15/(20/25)	15/(20/25)
刀具最大长度	mm	400	400	400
直径	mm	Φ125(相邻空位时Φ250)	Φ125(相邻空位时Φ250)	Φ125(相邻空位时Φ250)
换到时间	s	4	4	4
定位精度
XYZ(JB) 无光栅	mm	0.016	0.016	0.02
XYZ(JB) 普通光栅	mm	0.01	0.01	0.01
XYZ(JB) 高精度光栅	mm	0.008	0.008	0.008
B(4×90º)	"	4	4	4
B(任意角度)	"	8	8	8
B(0.001°)	"	10	10	10
重复定位精度
XYZ(JB) 无光栅	mm	0.01	0.01	0.012
XYZ(JB) 普通光栅	mm	0.006	0.006	0.01
XYZ(JB) 高精度光栅	mm	0.005	0.005	0.008
B(4×90º)	"	3	3	3
B(任意角度)	"	5	5	5
B(0.001°)	"	6	6	6
数控系统		SIEMENS 828D/FANUC 0i-MD ( SIEMENS 840Dsl/FANUC 31i)
