WRD130数控落地式铣镗床

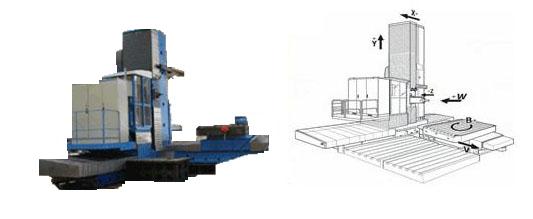

机床由床身，立柱，主轴箱，滑枕，主轴四个核心部件组成，立柱（X轴）沿后床身横向移动。主轴箱（Y轴）沿立柱行程垂直移动。滑枕垂直于X向做纵向移动，主轴沿（W轴）平行于Z轴纵向移动；机床最关键的核心--主轴箱全套组件由道斯•凡斯多夫公司成套提供到昆明道斯，六轴数控，任意四轴联动，具备粗、精加工能力。机床可选配不同容量的刀库以扩大加工能力和范围，同时可以选配带直线轴的回转工作台，能进行钻、镗、铣、铰、刚性攻丝、切环形槽等多种工序加工，用攻丝刀杆可以加工螺纹；数控系统可选配SIEMENS , HEIDENHAIN及FUNAC; X、Y、Z、B轴全闭环，用HEIDENHAINZ直线光栅和圆光栅检测位置，W、U轴半闭环。

主要技术参数：

机床型号/type of machine	单位/unit	WRD130(Q) Q—刀库/ATC
主轴直径/spindle dia	mm	130
主轴锥孔/spindle taper		ISO50
主轴转速/spindle speed range	rpm	10--3000
主轴电机功率/power of spindle motor	kW	37
立柱行程/column transverse travel X	mm	4000—27000（2000）
主轴箱垂直行程/headstock vertical travel Y	mm	2000—3000（500）
滑枕伸缩行程/Ram travel Z	mm	800
主轴箱主轴行程/spindle stroke W	mm	560
进给速度/feed range : X,Y,X,W	mm/min	1--8000
快速移动/rapid traverse: X,Y	mm/min	16000
快速移动/rapid traverse: Z,W	mm/min	10000(SIEMENS)
快速移动/rapid traverse: Z,W	mm/min	12000(HEIDENHAIN )
刀库规格/quantity of tool for ATC		40,60,80
其他参数/further specification
油路运行压力/hydraulic circuit operation pressure	MPa	6.7—7.5
压缩空气源输出要求/compressed air source output requirements
--压力/pressure	MPa	0.6
--输出量/volume	l/sec	18
电源电压/频率 main voltage/frequency	v/hz	3x380/50; 3x400/60
总耗/total power consumption	Kva	86/130
工作现场最大噪音等级/noise level “A”at the operator side max	dB(A)	80
