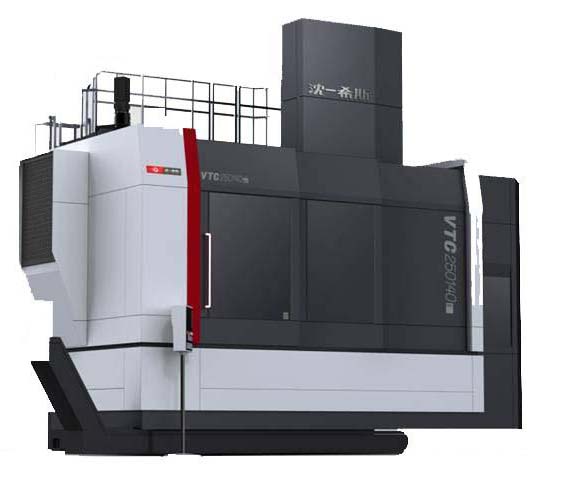

VERTITURN(VTC)系列立式车铣中心

机床简介：

VERTITURN(VTC)立式车铣中心是沈阳机床德国SCHIESS公司设计开发的立式金属切削设备。该机床总体结构布局采用由双立柱和顶梁组成的龙门固定、横梁在立柱上升降式结构。该机床由于采用了SCHIESS成熟的设计和制造技术，使本机床达到了国际一流的产品品质，加工能力大，加工精度和加工效率高，采用了全自动换刀技术，提高了机床自动化程度，机床的控制系统具有严密的保护措施，以保证人身和设备安全。

本机床零件一次装夹可实现外圆、内孔、端面等回转曲面的车削加工。

该机床有以下主要特点：

主驱动采用大功率主轴驱动电机控制。

工作台及工件载荷采用平面球轴承支撑，承载能力大、磨损小、运转精度高和寿命长。

X轴采用线性导轨，提高了导向刚度，降低了摩擦系数，提高了轴的定位精度和重复定位精度，延长了机床的使用寿命。

VTC400140立式车床主要用于航天、船舶、风电等机械加工行业，加工各种精度高、工序多、形状复杂大型盘类零件。使用该机床可以节省工艺装备、缩短生产准备周期、保证零件加工质量、提高生产效率。

主要技术参数：

主机参数	单位	VTC160100m (VERTITURN1)	VTC200100m （VERTITURN2）	VTC250140m （VERTITURN3）	VTC300140m （VERTITURN4）	VTC350140m （VERTITURN5）	VTC400140 （VERTITURN6）
最大回转/车削直径	mm	1600	2000	2500	3000	3500	4000
最大加工高度	mm	1200	1200	2000	2000	2000	2000
最大工件重量	tons	8	12	16	20	25	30
工作台直径	mm	1250	1600	2000	2500	3000	3500
卡爪数量	套	4	4	4	4	4	4
工作台最大转速	r/min	437	314	2-225	2-195	2-150	128
工作台最大扭距（100 %负荷循环）	Nm	20937	29137	36640	43968	80000	84976
主电机功率	kW/ AC	60	60	60	60	71	71
C轴转速	r/min	0.01-7.0	0.01-6.0	0.01-5.0	0.01-4.0	0.01-4.0	0.01-4.0
X轴总行程	mm	3450	3625	3125	4550	4560	4775
滑枕从工作台中心至左端水平行程（X轴）	mm	625	800	1000	1275	1275	1000
滑枕从工作台中心至右端水平行程（X轴）	mm	2825	2825	2125	3275	3285	3775
滑枕的垂直行程（Z轴）	mm	1000	1000	1400	1400	1400	1400
滑枕截面尺寸	mm	280 x 280	280 x 280	280 x 280	280 x 280	280 x 280	280 x 280
最大切削力	kN	25	25	30	30	30	30
铣削电机功率	kW	28	28	28	28	28	28
滑枕能进入的最小孔径	mm	400	400	400	400	400	400
铣轴最高转速	r/min	2400	2400	2400	2400	2400	2400
铣轴最大扭矩	Nm	1100	1100	1100	1100	1100	1100
最大快移速度和进给速度（X 轴）	mm/min	16000	16000	16000	16000	16000	16000
最大快移速度和进给速度（Z轴）	mm/min	8000	8000	8000	8000	8000	8000
横梁垂直行程（W轴）	mm	1000	1000	1400	1800	1800	1800
横梁垂直移动速度	mm/min	300	300	300	300	300	300
