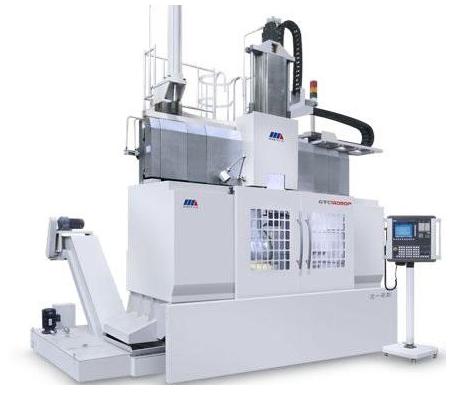

GTC大型数控立式车床

该系列机床数控系统、主要电器件、主要轴承、滚珠丝杠、主要液压件等关键配套件均选用国内外名牌厂家产品。成熟技术的引进，进口配套件的选用，以及关键件的先进设备的加工，先进的检测手段，充分考虑了适应重切削、高生产率的加工要求，确保机床具有高的加工精度、刚性及可靠性，并且具有布局合理、操作方便、自动化程度高等特点。该机床适用于车轮、电机壳、阀门体、法兰盘、大型电机座泵体等大规格盘类零件的加工。

主要技术参数：

GTC P系列动梁数控立式车床

项目	单位	GTC16090p	GTC20090p	GTC250110p
工作台直径	mm	1250（1400）	1600（1800）	2000（2250）
最大回转直径	mm	1600	2000	2500
最大车削直径	mm	1600	2000	2500
最大工件高度	mm	1200（1600）	1600	2000
最大工件重量	t	6	8	10
工作台最大扭矩	Nm	13700	24000	25027
滑枕垂直移动量	mm	900	9000	1100
滑枕水平移动量	mm	-30～+950	-30～+1250	-50～+1450
滑枕截面尺寸	mm	200×200	220×220	240×240
刀杆截面尺寸	mm	40×40	40×40	40×40
切削进给速度	mm/s	0.01～50	0.01～50	0.01～40
快速进给速度	m/min	8	8	8
工作台转速	r/min	1-280/1-312	1-170/1-254	1-120/1-180
工作台变速当数		2档	2档	2档
横梁升降档位		250×2二档 250×4四档	250×4四档	250×4四档
主驱动电机功率	kw	AC39/58(连续/30min）	AC60/84(连续/30min）	AC60/84(连续/30min）
垂直进给电机功率	kw	5.23	5.23	5.23
垂直进给电机功率	kw	5.23	5.23	5.23
工件精度		IT6	IT6	IT6
工件表面精度	μm	Ra1.6	Ra1.6	Ra1.6
控制系统		SIUMERIK 828D	SIUMERIK 828D	SIUMERIK 828D

GTC PT系列动梁数控立式车床

项目	单位	GTC16090pt	GTC20090pt	GTC250110pt
工作台直径	mm	1250（1400）	1600（1800）	2000（2250）
最大回转直径	mm	1600	2000	2500
最大车削直径	mm	1600	2000	2500
最大工件高度	mm	1200	1600	2000
最大工件重量	t	6	8	10
工作台最大扭矩	Nm	13700	24000	25027
滑枕垂直移动量	mm	900	9000	1100
滑枕水平移动量	mm	-30～+1050	-30～+1250	-50～+1520
滑枕截面尺寸	mm	425×235	425×235	485×270
电动刀台工位	Station	4	4	4
刀杆截面尺寸	mm	40×40	40×40	40×40
切削进给速度	mm/s	0.01～50	0.01～50	0.01～40
快速进给速度	m/min	8	8	8
工作台转速	r/min	1-280/1-312	1-170/1-254	1-120/1-180
工作台变速档数		2档	2档	2档
横梁升降档位		250×4四档	250×4四档	250×4四档
主驱动电机功率	kw	AC39/58 (连续/30min）	AC60/84 (连续/30min）	AC60/84 (连续/30min）
水平进给电机功率	kw	5.23	5.23	5.23
垂直进给电机功率	kw	5.23	5.23	5.23
工件精度		IT6	IT6	IT6
工件表面精度	μm	Ra1.6	Ra1.6	Ra1.6
控制系统		SIUMERIK 828D	SIUMERIK 828D	SIUMERIK 828D

GTC TG系列定梁数控立式车床

项目	单位	GTC25060tg	GTC35060tg	GTC40060tg
工作台直径	mm	2250	3300	3600
最大回转直径	mm	2500	3500	4000
最大车削直径	mm	2500	3500	4000
最大工件高度	mm	600	600	600
最大工件重量	t	10	30	30
工作台最大扭矩	Nm	28000	66000	66000
滑枕垂直移动量	mm	左：600 右：600	左：750右：600	左：750 右：600
滑枕水平移动量	mm	左：-50～-2050 右：-100～+1900	左：-50～-2950 右：-80～+2420	左：-50～-2950 右：-80～+2420
砂轮主轴转速	r/min	3000	3000	3000
最大砂轮直径	mm	400	450	450
最大磨削工件高度	mm	400	400	400
磨削加工直径范围	mm	1000-2500	1500-4000	1500-4000
刀杆截面尺寸	mm	40×40	40×40	40×40
切削进给速度	mm/s	0.01～40	0.01～40	0.01～40
快速进给速度	m/min	8	8	8
工作台转速	r/min	1-120	1-60	1-60
工作台变速档数		2档	2档	2档
主驱动电机功率	kw	AC60/84(连续/30min）	AC60/84(连续/30min）	AC60/84(连续/30min）
水平进给电机功率	kw	5.37	5.37	5.37
垂直进给电机功率	kw	5.37	5.37	5.37
工件精度		IT6	IT6	IT6
工件表面精度	μm	Ra1.6	Ra1.6	Ra1.6
控制系统		SIUMERIK 828D	SIUMERIK 828D	SIUMERIK 828D

GTC FRT系列定梁数控立式车床

项目	单位	GTC25060frt	GTC35060frt	GTC40060frt
工作台直径	mm	2250	3300	3600
最大回转直径	mm	2500	3500	4000
最大车削直径	mm	2500	3500	4000
最大工件高度	mm	600	600	600
最大工件重量	t	10	30	30
工作台最大扭矩	Nm	28000	66000	66000
滑枕垂直移动量	mm	左：700 右：620	左：700 右：600	左：700 右：600
滑枕水平移动量	mm	左：-80～-2080 右：-100～+1900	左：-50～-2550 右：-100～+2400	左：-50～-2550 右：-100～+2400
刀杆截面尺寸	mm	40×40	40×40	40×40
切削进给速度	mm/s	0.01～40	0.01～40	0.01～40
快速进给速度	m/min	8	8	8
工作台转速	r/min	1-120	1-60	1-60
工作台变速档数		2档	2档	2档
主驱动电机功率	kw	AC60/84(连续/30min）	AC60/84(连续/30min）	AC60/84(连续/30min）
水平进给电机功率	kw	5.37	5.37	5.37
垂直进给电机功率	kw	5.37	5.37	5.37
工件精度		IT6	IT6	IT6
工件表面精度	μm	Ra1.6	Ra1.6	Ra1.6
控制系统		SIUMERIK 828D	SIUMERIK 828D	SIUMERIK 828D
