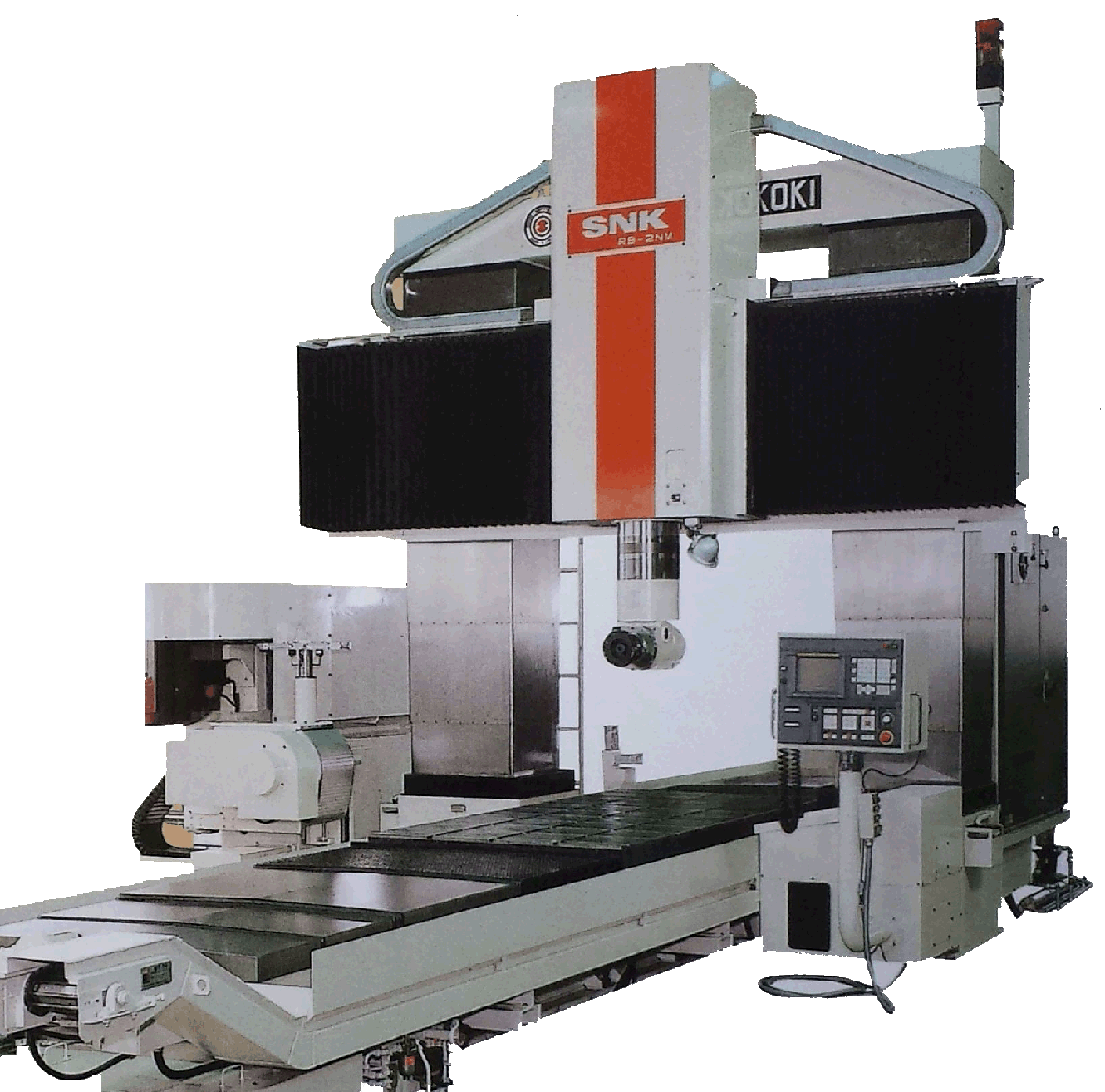

RB系列高速龙门加工中心

五面加工机床RB系列龙门式加工中心,更经济、更高效,是生产制造的最佳选择,具有如下特点:

机床适用于建筑、风电、工程机械、造船、汽车等通用、大型机械制造行业

采用独特的圆立柱、圆滑枕结构设计,实现稳定加工

针对大型工件的四轴联动控制,W轴(横梁)全行程NC控制,实现大型工件的大范围连续加工

主轴类型丰富,能够满足从钢材到铝材的各种加工需求

附件铣头多样可选,使工序集约化,提高加工效率

主要技术参数

RB-M标准型系列

参数名称

单位

RB2M

RB3M

RB4M

RM5M

立柱间距

mm

170

2100

2600

3100

工作台表面至主轴端面距离

mm

1350

1500

1500

1800

工作台尺寸

mm

2500x1200

3000x1500

4000x2000

5000x2500

最大工件重量

t

5

10

15

15

主电机功率

KW

低速域:22/18,高速域25/22

主轴转速

r/min

40~6000

主轴锥孔

ISO

No.50

滑枕直径

mm

90100OP/330

X轴行程

mm

2750

3250

4250

5250

Y轴行程

mm

2000

2400

2900

3400

Z轴行程

mm

600

W轴行程

mm

900

1100

1100

1400

刀库容量

40

选刀方式

就近随机选择

刀柄形式

MAS BT50

最大刀具直径

mm

相邻有刀100,相邻无刀232

最大刀具长度

mm

400

最大刀具重量

Kg

20

刀具夹持力

N

24500

机床重量

Kg

20000

27000

32000

40000

电源容量

KVA

60

65

65

65





RB特大型系列:

参数名称

单位

RB-6VM

RB-7VM

RB-8VM

立柱间距

mm

3500

4100

5000

工作台至主轴端面距离

mm

0~2000

0~2500

0~3500

工作台尺寸-

mm

6000/8000/10000

6000/8000/10000

6000/8000/10000

工作台尺寸-

mm

3000

3000

4000

最大工件重量

t

30

30

40

主电机功率

KW

VAC 22KW(VAC30HP)

主轴转速

r/min

40~6000

主轴锥孔

ISO

No.50

滑枕直径

mm

Φ90

X轴行程

mm

6250/8250/10250

6250/8250/10250

6250/8250/10250

Y轴行程

mm

3800

4500

5320

Z轴行程

mm

600

600

800

W轴行程

mm

1600

2100

2900

X轴快速进给

m/min

20/15/10

15/15/10

15/15/10

Y轴快速进给

m/min

20

15

15

Z轴快速进给

m/min

8

8

8

W轴快速进给

m/min

5

4

4

XYZ轴切削进给

mm/min

1~6000

W轴切削进给

mm/min

1~4000

数控系统

——

FANUC 18i-M
