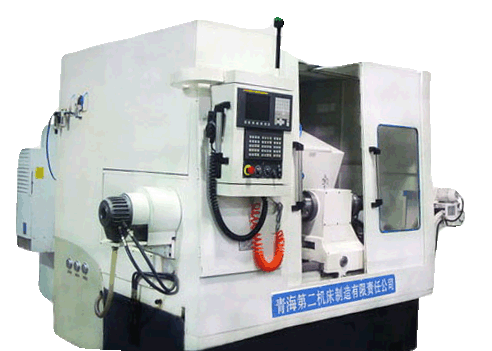

QH2-064 数控小规格曲轴铣床
设备用途:
1. 本机床是采用盘形铣刀高速外铣加工曲轴的专用机床,工件由车头主轴驱动,液压卡盘自动夹紧,液压尾座顶尖顶紧方式进行加工,加工效率高。
2. 加工连杆颈、台肩及其平衡块侧面时,铣刀盘可随动加工。专用液压卡盘夹持曲轴的主轴颈,工件以主轴颈轴线为回转中心,铣刀盘沿曲轴连杆颈偏心回转轨迹随动,工件回转360°即可完成一个连杆轴颈、台肩及其平衡块侧面的加工,不需调整偏心,能适应不同规格的曲轴,机床柔性好。
3. 液压尾座可根据工件长短调整位置,能适应不同长短的曲轴,机床调整方便、可靠。
4. 采用国际知名品牌公司生产的数控系统,控制轴数为三轴。配合公司自行开发的用户宏程序,只需在程序中输入相应的参数,即可加工不同规格的曲轴,编程简单、方便。
5. 进给系统采用大扭矩交流伺服电机驱动,可实现大进给量切削。铣刀主轴采用大功率变频调速电机拖动,通过齿轮箱变速后传至铣刀盘,铣刀盘由国际知名曲轴铣刀厂商设计制作,模块式刀座,可转位硬质合金刀片,切削线速度可达180m/min以上,刀具使用寿命长,加工工件精度高,可以实现高效铣削。
6. 本机床主要适用于大批或大量生产的汽车、摩托车、拖拉机、内燃机及其零部件等行业。
主要技术参数:
1 最大回转直径 | 200mm |
2 最大工件长度 | 650mm |
3 中心高 | 420mm |
4 工件主轴转速范围(无级) | 0.1~20r/min |
5 铣刀盘直径 | Ф450~Ф500mm |
6 铣刀盘转速范围 | 100~150r/min |
7 尾座套筒内孔锥度 | 莫氏5# |
8 尾座套筒行程 | 40mm |
9 溜板纵、横向进给范围 | 0~2000mm/min |
10 溜板纵、横向快速移动速度 | 6000mm/min |
11 变频主电机 | 15KW B3 n=1500r/min |
12 液压电机 | 1.1KW B5 1500r/min |
13 Z轴伺服电机 | M=22N.m |
14 X轴伺服电机 | M=30N.m |
15 C轴伺服电机 | M=22N.m |
16 控制轴数 | Z、X、C轴 |
17 编程最小单位 | 0.001mm,0.001° |
18 定位精度 | C轴:0.02° |
Z轴:0.025° | |
X轴:0.016° | |
19 重复定位精度 | C轴:0.01° |
Z轴:0.01° | |
X轴:0.008° |
