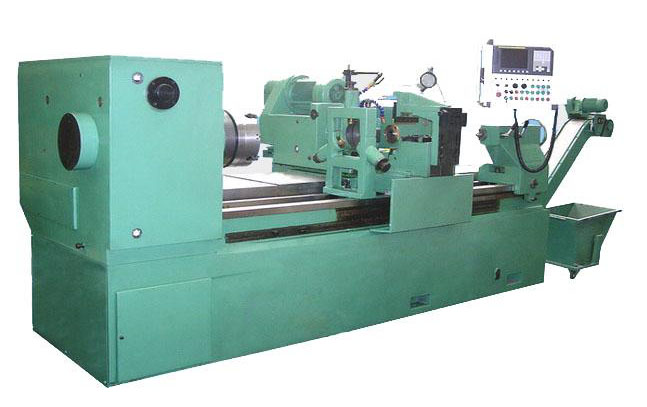

SK6130 数控螺纹铣床

设备主要性能和用途：
本机床采用FANUC公司生产的I-MC数控系统，三轴三联动。进给系统采用FANUC公司生产的交流伺服电机驱动，精度保持性好。铣刀主轴采用交流变频无级调速。用片状铣刀及成型盘铣刀可铣削各类螺纹，如丝杠、单线及多线蜗杆、工业泵转子等，采用梳铣刀可铣削轴头螺纹，可广泛应用于机床、汽车及多种机械制造业中。

主要技术参数：

1. 最大加工直径	ø 300mm
2. 顶尖距	1000mm; 3000mm 5000mm
3. 最大加工长度	500mm; 2500mm 4500mm
4. 中心高	370mm
5. 工件主轴通孔直径	ø95mm
6. 工件主轴锥孔	莫氏5#
7. 加工导程范围	任意
8. 分度头数	任意
9. 铣刀主轴转速范围（无级）	60—180r/min(低速)、180—320r/min(高速)
10. 铣刀主轴锥孔	莫氏4#
11. 铣刀主轴中心至工件中心最大距离	270mm
12. 铣刀主轴中心至工件中心最小距离	65mm
13. 铣刀最大安装直径	Φ260mm(最小≥Φ100mm)
14. 铣刀最大安装宽度	90mm
15. 铣刀杆直径	Φ27、Φ32、Φ40mm
16. 铣右旋螺纹的最大升角	25º
17. 尾座套筒行程	160mm
18. 溜板纵、横向进给范围	0—2000mm/min
19. 溜板纵、横向快速移动速度	5000mm/min
20. 铣头电机	5.5KW YJT132S-4 B5 n=1500r/min
21.工件主轴伺服电机	(C轴)α40i/3000 M=38N.m n=3000r/min
22.Z轴伺服电机	α40i/3000 M=38N.m n=3000r/min
23.X轴伺服电机	α22i/3000 M=22N.m n=3000r/min
24.冷却泵	AB-200 0.45KW 200L/min
25.导轨润滑站	TMD-5C 2.7W
26.车头润滑泵	43724-1 120w
27.铣头润滑泵	43724-1 120w
28.定位精度	Z轴:0.08mm
	X轴:0.04mm
29.重复定位精度	Z轴:0.04mm
	X轴:0.01mm
