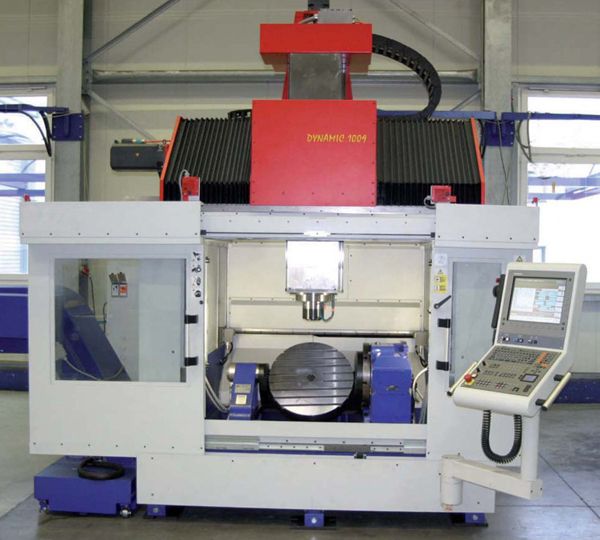

Dynamic 1009齿轮加工中心

    轴的描述
     5计算机数控轴（机器轴X, Y, Z,旋转和回转台轴A 和C）,
     齿轮切割加工时同步运行。

    测量刀具的激光系统
     用于在Z-轴自动平衡刀具长度的刀具长度测量装置
     如在自动更换刀具后
     刀具半径测量和刀具断裂探测，仅用于主轴
     激光系统切换

    计算机数控HEIDENHAIN ITNC 530
     TFT彩色显示器（15.1英寸）
     电子手轮HR 410（便携式）
     以太网界面传输数据

主要技术参数：

参数名称		单位	Dynamic 1009
机器数据	机器重量	Kg	12,500
机器数据	机器尺寸（含外壳）（长 ×宽 ×高）	mm	约4,500 × 3,740 ×3,830
工作区域	轴向移动的横梁-X轴	mm	1000
	垂直方向移动的铣床/横向滑板-Y轴	mm	900
	水平方向移动的铣床-Z轴	mm	600
安装数据	工作电压	V	400
	电网频率	HZ	50/60
	额定电流	A	125
快速移动	X/Y/Z轴	mm/min	4000
定位精度	X轴，Y轴和Z轴 (ISO 230-2	mm	0,008
	A轴	″	± 2,5
	B轴：	″	± 2,5
重复定位精度	X轴，Y轴和Z轴 (ISO 230-2)	mm	0,008
	A轴	″	± 2,5
	B轴：	″	± 2,5
自动刀具更换器	刀具数量		30
	最大刀具直径	mm	80
	相邻刀位空出时最大刀具直径	mm	115
	最大刀具长度	mm	250
	最大刀具重量	Kg	6.5
	刀柄形式		HSK63
旋转/回转工作台型号:DEPO Table 800	A轴回转范围（X轴水平方向）	°	+90°至- 95°
	C轴旋转范围	°	无限
	A轴横向移动速度	r/min	25
	C轴横向移动速度	r/min	100
工件承载台	夹紧台直径	mm	600
	最大工件直径	mm	750
	最大工件高度	mm	500
	最大工件重量	Kg	450
