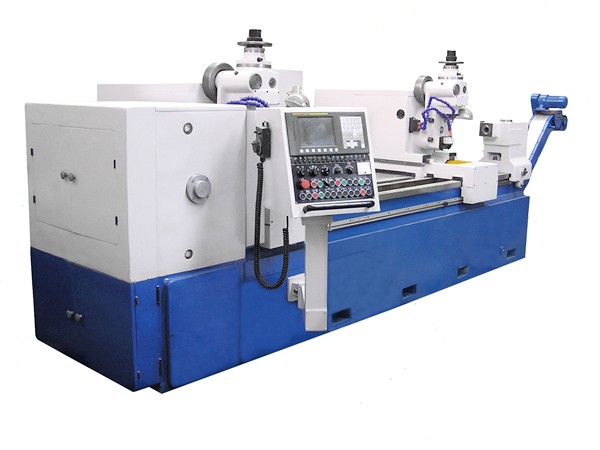

QH2-027A数控双头花键轴铣床

一.机床的性能与用途：

本机床采用FANUC-Oi型数控系统（CNC），配有可编程序控制器（PC），选用α12/3000型和α40/3000型交流伺服电机。以控制两铣头纵、横向的定位、进给及加工时各顺序动作的转换。工件经安装定位后，机床可自动完成铣头横向快进、工进、定位——纵向粗进给——铣头快速返回原位——铣头横向快进、工进、定位——纵向精进给——铣头快速返回原位——液压卡头及尾架松开的二次工作循环过程。

两铣头的横向进给及旋转可集中控制或单独控制。（根据用户要求选择）

自动循环方式可选择一次或二次循环，并可将整个循环过程分解为单步执行。

两铣头旋转方向相反，相向进给加工，可选择“逆铣”或“顺铣”加工方式工作。

机床铣头有手动轴向窜刀机构，用以进行对刀和提高刀具寿命。

本机床采用滚铣法加工直齿花键轴和外啮合圆柱齿轮轴。主要用于两铣头同时滚铣加工重型汽车中、后桥壳总成两端渐开线花键部位。

适用于成批和大量生产的工厂。

二.机床的主要技术参数：

1.最大加工直径	160mm
2、两铣头中心线间距离	1700～ 2300mm
X铣头右移	100mm
Y铣头左移	500mm
3、最大安装工件长度	2500mm
4、机床中心高度	370mm
5、加工工件齿数	24～30
6、最大加工模数	6mm
7、滚刀转速范围	60～ 200r/min
8、滚刀转速级数	无级
9、工件中心线与滚刀中心线间距离	70～ 145mm
10、最大安装滚刀直径	130mm
11、最大安装滚刀长度	110mm
12、滚刀杆直径	27、32、40mm
13、滚刀主轴孔锥度	莫氏4号
14、尾架套筒最大移动量	50mm
15、尾架套筒锥度	莫氏5号
16、快速移动速度横向	6000mm/min
纵向	6000mm/min
17、纵、横向进给量（程序设定无级）	0～6000mm/min
18、主电动机功率	7.5KW
转速	2400r/min
19、液压电动机功率	1.1KW
转速	1400r/min
20、纵向进给交流伺服电机扭矩	40Nm
最高转速	3000r/min
21、横向进给交流伺服电机扭矩	12Nm
最高转速	2000r/min
22、冷却泵电动机功率	450W
额定流量	200L/min
23、机床外形尺寸（长×高×宽）	5160 mm×2518 mm×1794mm
三.机床的加工精度：
1.等分累积误差：	0.035 mm
2.键侧对轴中心线的平行度和键侧本身的平行度：	0.03mm
3.加工表面粗糙度：	Ra.≤3.2um
