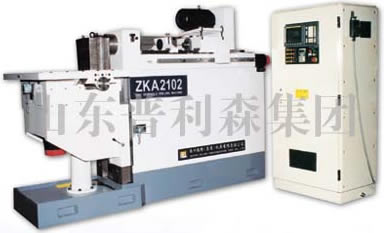

ZKA21系三坐标数控深孔钻机床

ZKA21系三坐标数控深孔钻机床采用枪钻加工方式（外排屑），刀具旋转进给，工件固定在工作台上，工作台可以垂直和横向移动；采用进口或国产的数控系统，具有单动和自动循环功能，三个伺服轴：X轴、Y轴、Z轴，采用伺服电机驱动滚珠丝杠副实现各轴的移动；刀具转速和进给量均为无级调速。最大钻孔直径是20mm、30mm、40mm三种规格。具有钻削通孔、盲孔和阶梯孔的功能。广泛应用于汽车、摩托车行业、模具行业、军工行业、航天工业等零件的小深孔加工。

ZKA21系三坐标数控深孔钻机床特点：

1、采用枪钻加工工艺，通过一次钻削即可达到一般需要钻、扩、铰工序才能保证的加工精度和表面粗糙度。

2、床体、箱体、工作台、底座等基础件采用优质铸铁铸造，并进行实效处理，具有刚性高、精度保持性好、吸振性好等特点。

3、具有三个伺服轴，可实现坐标孔的加工。

4、吊挂式数控系统操作台，便于机床的操作。

5、配备专用冷却系统，为深孔加工提供高压大流量高清洁的切削液。

6、配备自动排屑机，实现切削的自动清除。

7、配备油温自动控制装置，可自动对油温进行控制，防止切削液变质。

8、X轴用导轨为燕尾形滑动导轨，Y、Z轴用导轨为双矩形滑动导轨。

9、刀具的旋转和进给均为无级调速。

主要技术参数：

项目名称	参数
	ZKA2102	ZKA2102×2	ZKA2103	ZKA2103×2	ZKA2104
钻孔直径范围	3-20mm		8-30mm		10-40mm
钻孔深度	500mm	450mm	500mm	450mm	500mm
主轴数量	1	2	1	2	1
主轴间距		180/300mm		180/300mm
主轴转速	800-7000r/min 无级		600-6000r/min 无级		100-3000r/min 无级
X轴行程	650mm
X轴快速移动速度	2m/min
Y轴行程	300mm
Y轴快速移动速度	2m/min
Z轴进给范围	10-500mm/min
Z轴快速移动速度	3m/min
工作台尺寸	600×830(Z向×X向)
工作台承重	1000kg
工作台T型槽尺寸	18mm
数控系统	FANUC Oi MD 或FANUC Oi Mate MD 或KND
冷却系统压力范围	1-10MPa 可调				1-6MPa 可调
冷却系统流量范围	6-100L/min 可调				6-150L/min 可调
冷却系统过滤精度	20μm				20μm
