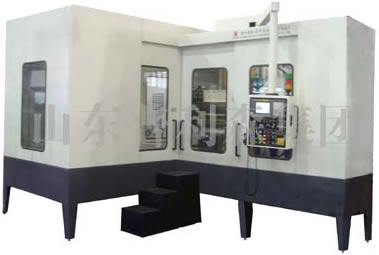

ZKG21系列数控深孔钻机床

ZKG21系列数控深孔钻机床采用枪钻（外排屑）或BTA（内排屑）加工方式，刀具旋转进给，刀具可在垂直方向移动；工件固定在工作台上，工作台可以横向移动；采用进口或国产的数控系统，具有单动和自动循环功能，三个伺服轴：X轴、Y轴、Z轴，采用伺服电机驱动滚珠丝杠副实现各轴的移动；刀具转速和进给量均为无级调速。最大钻孔直径Φ30mm、Φ40mm、Φ50mm、Φ60mm四种规格。具有钻削通孔、盲孔和阶梯孔的功能。广泛应用于模具制造、液压机械、发动机行业、航空航天工业、热交换器行业、工程机械行业、煤机行业等零件的深孔加工。

ZKG21系列数控深孔钻机床特点：1、采用枪钻或BTA（内排屑）加工工艺，通过一次钻削即可达到一般需要钻、扩、铰工序才能保证的加工精度和表面粗糙度。2、床体、箱体、工作台、底座等基础件采用优质铸件铸造，并进行实效处理，具有刚性高、精度保持性好、吸振性好等特点。3、具有三个伺服轴，可实现坐标孔的加工。4、吊挂式数控系统操作台，便于机床的操作。5、配备专用冷却系统，为深孔加工提供高压大流量高清洁的切削液。6、配备自动排屑机，实现切屑的自动清除。7、配备油温自动控制装置，可自动对油温进行控制，防止切削液变质。8、X轴用导轨为双矩形滑动导轨,Y、Z轴用导轨为直线导轨。9、刀具的旋转和进给均为无级调速。

主要技术参数：

项目名称	参数
项目名称	ZKG2103	ZKG2104	ZKG2105/BTA	ZKG2106/BTA
钻孔直径范围	8-30mm	10-40mm	16-50mm	16-60mm
钻孔深度	1500mm
主轴数量转速	600-6000r/min	100-3000r/min	100-2000r/min	100-2000r/min
X轴行程	1500mm
X轴快速移动速度	5m/min
Y轴行程	1100mm
Y轴快速移动速度	5m/min
Z轴进给范围	5-500mm/min 无级
Z轴快速移动速度	5m/min
工作面尺寸	1200×2450（Z向×X向）
工作台承重	8000kg
工作台T型槽尺寸	22mm
数控系统	FANUC Oi MD或FANUC Oi Mate MD或KND1000M4D-Π
冷却系统压力范围	1-10MPa 可调	1-8MPa 可调	1-6MPa 可调	1-6MPa 可调
冷却系统流量范围	6-100L/min 可调	6-150L/min 可调	100、200L/min 可调	100、200L/min 可调
冷却系统过滤精度	20µm	20µm	40µm	40µm
