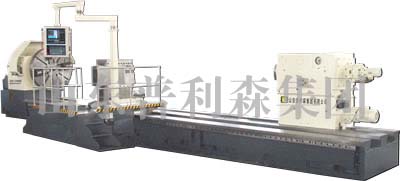

C-G系列重型卧式车床

C-G系列重型卧式车床为山东普利森集团有限公司重型卧式车床改进型，是山东普利森集团有限公司根据长期生产卧车的经验，采用国际上先进的设计手段和制造技术，执行国家现行最新精度标准，精心设计的一种集电气、自动控制、液压控制和现代机械设计等多学科、多门类的精密制造技术为一体的机电一体化机床产品。机床结构性能适用，机床具有动静态刚度高、使用寿命长、加工效率高、各项功能安全可靠、操作方便和造型美观等特点。

1、C-G系列重型卧式车床适用于高速钢、硬质合金钢等刀具，对黑色金属、有色金属和部分非金属的轴类、圆筒类和盘类零件，进行车削外圆、端面、切槽、切断、镗孔、螺纹、曲面和圆锥面等。

2、C-G系列重型卧式车床主传动与进给传动采用分离式结构，C-G系列重型卧式车床具有数控功能，但不按数控精度检验。

3、C-G系列重型卧式车床床身采用整体三导轨加一条辅助导轨，床身导轨采用磨削加工镶钢结构的低磨擦副滑动平导轨。

4、C-G系列重型卧式车床的主传动由直流电机驱动，经机械两档变速，实现主轴的转速范围。

5、主轴箱主轴为穿轴式结构，采用高精度可调径向间隙的双列短圆柱滚子轴承，经优化设计采用较大的主轴直径及最佳支承跨距，提高了主轴的回转精度和动、静刚度。主轴上的顶尖采用法兰式短锥柄结构，提高了顶尖与主轴的连接刚度。

6、刀架横向采用滚珠丝杠，纵向采用高精度齿条及双齿棒消隙结构，提高了刀架的传动精度。

7、尾座为整体箱形结构，套筒内的芯轴采用高精度可调径向间隙的双列短圆柱滚筒内的芯轴采用高精度可调径向间隙的双列短圆柱滚子轴承，顶尖为法兰式短锥柄顶尖，使尾座具有很高的刚度，套筒和尾座均为机动，并装有液压测力装置。

8、数控系统采用KND系统，也可由用户选择其它数控系统。

9、可根据用户要求，提供双刀架、铣镗装置、磨削装置、冷却液装置等。

主要技术参数：

技术规格	型号
技术规格	C61125G	C61160G	C61200G	C61250G
床身上最大回转直径	1250mm	1600mm	2000mm	2500mm
刀架上最大回转直径	1000mm	1250mm	1600mm	2000mm
最大工件长度	3-25mm	3-25mm	3-25mm	3-25mm
顶尖间工件最大重量	40t
花盘最大扭矩	80KN.m
花盘直径	1250mm	1600mm	1600mm	2000mm
导轨形式	整体三导轨			整体三导轨+辅助导轨
主轴前端锥孔	短锥法兰盘式锥度1：4
主轴转速范围机械两档无级	160r/min
刀架纵、横向进给范围	1-500mm/min
纵、横向快速移动	4000mm/min
尾座套筒锥孔	短锥法兰盘式锥度1：4
尾座套筒最大行程	300mm
主电机功率	DC75kW
数控系统	KND
