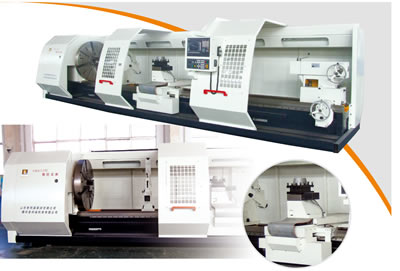

CK611-D系列大型卧式平床身数控车床

CK611系列机床为大型卧式平床身数控车床，采用SIEMENS或FANUC数控系统,及全数字交流伺服系统。车削主传动D，L，B，H型为自动两档无级变速，主电机为交流主轴电机，E，N型为手动四档无级变速，主电机为直流电机，两个联动控制。中心距1-5M的机床Z轴和X轴采用滚珠丝杠副加交流伺服电机实现纵向和横向移动，具有很好的定位和重复定位精度。

机床的主要功能：

主要部件和结构均经过优化设计，整机稳定性优越。适用于能源、化工、轻工、机电、造纸、汽车、航天航空工业等行业。它具有精度高、功率大、刚性高、自动化程度高等特点。

适宜加工轴、套、盘类零件。如车削内、外圆柱面、圆锥面、圆弧面、端面、切槽、倒角、车螺纹等，工艺适应性强，加工效率高，操作简单，功能全面，可降低对工人技术熟练程序的要求，是理想的机械加工设备。

主要技术参数：

项目名称	机床型号
	CK611 00D	CK611 25D	CK611 40D	CK611 25L	CK611 40L	CK611 60L	CK611 80L	CK611 25B	CK611 40B	CK611 60B	CK611 80B
两顶尖最大承重(kg)	6000			10000				10000
床身宽度(mm)	755			1100				1100
床身上最大回转直径(mm)	1040	1290	1440	1290m	1440	1640	1840	1290	1440	1640	1840
刀架最大回转直径(mm)	650	900	1050	900	1050	1250	1450	900	1050	1250	1450
最大工件长度(mm)	1000-5000							6000-12000
床头参数
主轴前轴承直径(mm)	200			200			220	200			220
主轴通孔直径(mm)	130
主轴锥孔	公制140#
主轴转速级数	液压两档，档内无级调速
主轴转速范围	3-300r/min
主电机功率	37kW
进给系统参数
西门子系统
纵向伺服电机扭矩	36N.m
横向伺服电机扭矩	27N.m
刀杆截面	32×32			45×45
刀架工位数	立式4工位
刀盘重复定位精度	2
纵向快进速度	6000mm/min
横向快进速度	4000mm/min
纵向进给速度	1-2000mm/min
横向进给速度	1-2000mm/min
尾座参数
尾座套筒直径	160mm			260mm
尾座套筒锥孔	莫氏6#			公制80#
尾座套筒行程	300mm
