首页 > 产品中心 > 徐锻集团 > 闭式压力机 > DP31系列闭式单点压力机

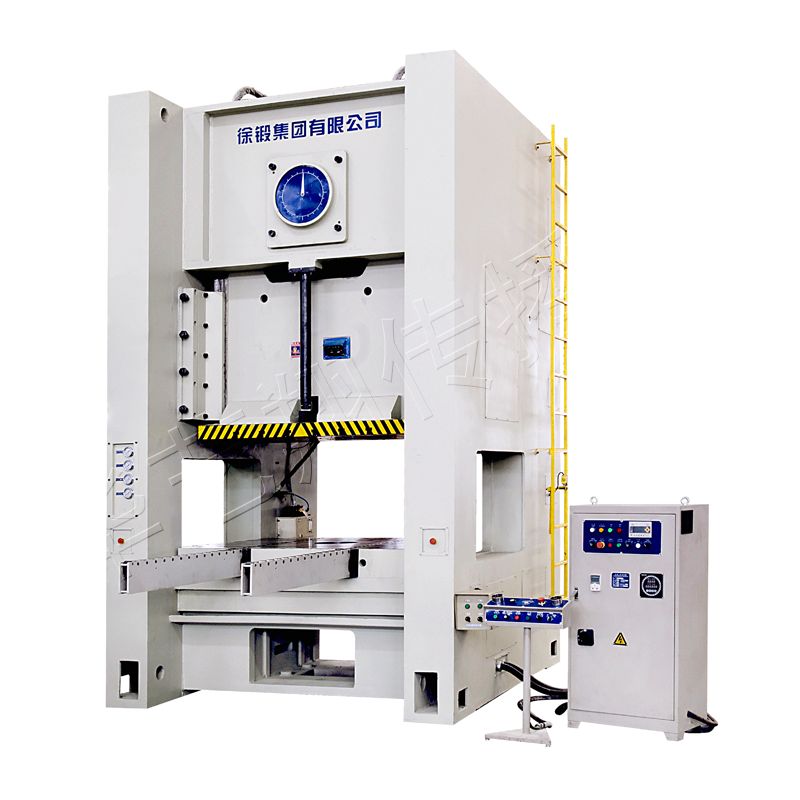

DP31闭式单点压力机（*原JL31）

用途与结构性能

该系列压力机采用整体框架结构，刚性好,动态精度高,宽敞的作业空间,广泛适用于精密加工以及自动化生产

◆ 钢板焊接机身,框架式整体结构,变形小,刚度好

◆ 四角八面导轨，精度稳定性好

◆ 组合式气动摩擦离合器制动器，机动润滑

◆ 采用液压过载保护，电气采用PLC控制

◆ 可选配快速换模、气垫、光电保护装置、自动送料装置及变速装置

主要技术参数：

项目名称Item		单位Unit	DP31-80	DP31-100	DP31-125	DP31-160	DP31-200
公称力 Nominal Pressrue		千牛KN	800	1000	1250	1600	2000
公称力行程 Nominal Pressrue Stroke		毫米mm	4	5	5	6	7
滑块行程 Slide Stroke		毫米mm	120	140	140	160	180
行程次数 No of Strokes per minute	固定 Fixed	次/分SPM	60	50	50	46	40
行程次数 No of Strokes per minute	可调 Adjustable	次/分SPM	50-70	40-60	40-60	35-55	30-45
最大装模高度 Max.Die Height		毫米mm	410	410	410	470	490
装模高度调节量Die Height Adjustment		毫米mm	80	90	90	110	110
工作台板尺寸 Bolster Dimension	前后F.B.	毫米mm	500	550	630	650	800
	左右L.R.	毫米mm	750	900	1000	1100	1200
	厚度 Thickness	毫米mm	120	150	160	180	200
滑块底面尺寸Slide Dimension	前后F.B.	毫米mm	450	580	600	600	650
滑块底面尺寸Slide Dimension	左右L.R.	毫米mm	700	880	900	1000	1100
侧开口尺寸Side Opening	前后F.B.	毫米mm	500	580	630	650	830
侧开口尺寸Side Opening	上下L.R.	毫米mm	500	580	600	620	750
气垫Air Cushion	压力 Pressure	千牛KN	100	100	100	145	145
气垫Air Cushion	行程Stroke	毫米mm	70	70	70	80	80
主电机功率Main Motor Power		千瓦KW	7.5	11	15	15	22
外形尺寸 Overall Dimension	前后F.B.	毫米mm	1980	2220	2400	2600	2750
	左右L.R.	毫米mm	1660	1780	1870	1920	2080
	高度 Height	毫米mm	3285	3400	3500	3680	3750
重量（约）Gross Weight		千克 Kg	8100	10750	13000	18300	23800

项目名称Item		单位Unit	DP31-250	DP31-315	DP31-400	DP31-500	DP31-630
公称力 Nominal Pressrue		千牛KN	2500	3150	4000	5000	6300
公称力行程 Nominal Pressrue Stroke		毫米mm	8	9	8	10	13
滑块行程 Slide Stroke		毫米mm	220	250	200	250	250
行程次数 No of Strokes per minute	固定 Fixed	次/分SPM	30	33	31	27	18
行程次数 No of Strokes per minute	可调 Adjustable	次/分SPM	25-40	25-38	25-35	20-30	15-20
最大装模高度 Max.Die Height		毫米mm	560	560	580	560	560
装模高度调节量Die Height Adjustment		毫米mm	110	120	120	120	120
工作台板尺寸 Bolster Dimension	前后F.B.	毫米mm	900	900	1400	1000	1300
	左右L.R.	毫米mm	1300	1400	1800	1500	1700
	厚度 Thickness	毫米mm	200	200	200	220	220
滑块底面尺寸Slide Dimension	前后F.B.	毫米mm	900	750	1200	800	1200
滑块底面尺寸Slide Dimension	左右L.R.	毫米mm	1200	1300	1600	1400	1400
侧开口尺寸Side Opening	前后F.B.	毫米mm	940	960	1210	1100	1200
侧开口尺寸Side Opening	上下L.R.	毫米mm	900	900	750	1000	1050
气垫Air Cushion	压力 Pressure	千牛KN	145	145	200	250	250
气垫Air Cushion	行程Stroke	毫米mm	80	80	100	100	100
主电机功率Main Motor Power		千瓦KW	30	37	37	55	75
外形尺寸 Overall Dimension	前后F.B.	毫米mm	3000	3390	3480	3730	4100
	左右L.R.	毫米mm	2120	2460	2655	2970	3320
	高度 Height	毫米mm	3920	4375	4600	51000	5785
重量（约）Gross Weight		千克 Kg	30000	38500	49500	54300	68500
