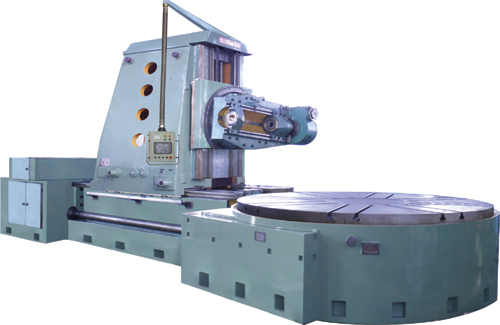

首页 > 产品中心 > 营口冠华 > 滚齿机 > YK31xx-6系列滚齿机

主要技术参数：

序号	项目	单位	YK31200-6		YK31250-6		YK311000-6
序号	项目	单位	外齿参数	内齿参数	外齿参数	内齿参数	外齿参数	内齿参数
1	最大加工工件直径	mm	φ2000	φ2000	φ2500	φ2500	φ10000	φ10000
2	最小加工工件直径	mm	φ300	φ800	φ300	φ800	φ2400	φ2400
3	最大加工工件模数	mm	32	25	32	32	42	25
4	加工齿数		任意	任意	任意	任意	任意	任意
5	最大加工齿宽	mm	1000	600	1000	600	1600	600
6	径向行程（X轴）	mm	1500	1500	1620	1620	4220	4220
7	刀架滑板行程（Z轴）	mm	1300	1300	1300	1300	2000	2000
8	刀架最大回转角度（A轴）	度	±45°	±30°	±45°	±30°	±45°	±30°
9	滚刀（铣刀）最大安装直径	mm	φ350	φ420	φ350	φ450	φ550	φ420
10	滚刀最大安装长度	mm	405		405		550
11	滚刀最大切向移动量（Y轴）	mm	340		340		490
12	滚刀（铣刀）中心与工作台中心距离范围	mm	170～1500	0～1230	200～1500	0～1200	1410～5630	880～5100
13	滚刀（铣刀）中心至工作台面距离	mm	855～2155	855～2155	855～2155	855～2155	645～2645	645～2645
14	滚刀（铣刀）转速	r/min	25～120	55～150	25～120	55～150	10～100	20～150
15	工作台极限转速	r/min	1.5	1.5	1.5	1.5	0.58	0.58
16	工作台直径	mm	φ1890	φ1890	φ2040	φ2040	φ4400	φ4400
17	工作台中心孔直径	mm	φ800	φ800	φ800	φ800	φ2000	φ2000
18	工作台最大承重	Kg	25000	25000	25000	25000	120000	120000
19	轴向进给速度	mm/min	0～1000	0～1000	0～1000	0～1000	0～1000	0～1000
20	径向进给速度	mm/min	1～2000	1～2000	1～2000	1～2000	1～2000	1～2000
21	切向进给速度	mm/min	1～2000	1～2000	1～3000	1～3000	1～3000	1～3000
22	数控轴最小编程量	mm	0.001	0.001	0.001	0.001	0.001	0.001
23	主电机功率	KW	35	46	35	46	115	46
24	总功率	KW	77	84	77	84	190	118
25	机床净重	Kg	42000	40000	45000	45000	240000	240000
