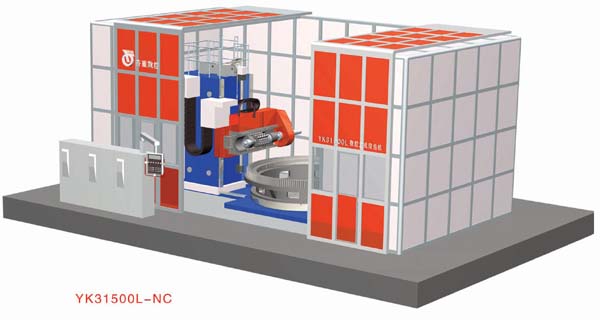

YK系列数控高精度滚齿机

机床提供规格2.5米到16米的齿轮精加工设备，适用于军工、风电、轴承、电站、船舶、矿山、冶金等行业大型工件的加

工，通过电子齿轮箱功能实现，加工各种直齿轮、斜齿轮、小锥度齿轮、鼓型齿轮、涡轮和花键等，具有如下特点：

机床具有6个数控轴，采用西门子840DSL数控系统，全数字控制，可实现四轴联动，通过编程完成多种自动循环

机床采用高强度、高刚性结构，应用大尺寸淬火钢导轨、预载导轨副，在高速重载下仍能保证机床具有良好的加工性能

工作台采用大规格环形静压导轨、静压轴承，高精度双蜗轮蜗杆副传动，工作台具有高动、静刚性和精确的无间隙传动

主轴系统采用大功率交流主轴伺服电机驱动，无级调速，采用减震消隙机构，实现高精度、高刚性的主传动

机床头架采用互换结构形式，根据需要可提供滚刀架，内铣刀架、指形刀架和轴齿轮加工的后立柱等

机床滚齿精加工可达国际6级

主要技术参数：

参数名称	单位	YK31250L	YK31350L	YK31400L	YK31500L
最大加工直径	mm	2500	3500	4000	5000
最大滚切模数	mm	32	32	32	32
最大外铣模数	mm	40	40	40	40
最大外齿螺旋角	deg	±45	±45	±45	±45
最大内齿螺旋角	deg	±25	±25	±25	±25
最大外齿齿宽	mm	2000	2000	2000	2000
最大内齿齿宽	mm	400	400	400	400
滚刀最大直径	mm	450	450	450	450
滚刀转速范围	r/min	10~200	10~200	10~200	10~200
滚刀架电机功率	KW	52	52	52	52
滚刀架最大切向行程	mm	450	450	450	450
内铣刀最大直径	mm	500	500	500	500
内铣刀盘最大宽度	mm	90	90	90	90
内铣刀盘转速范围	r/min	10~200	10~200	10~200	10~200
内铣刀架电机功率	KW	46	46	46	46
工作台直径	mm	2000	2500	2500	3500
工作台最大转速	r/min	5	4	4	3
工件最大重量	t	30	50	50	80
X轴进给速度	mm/min	0~3000	0~3000	0~3000	0~3000
Y轴进给速度	mm/min	0~500	0~500	0~500	0~500
Z轴进给速度	mm/min	0~2000	0~2000	0~2000	0~2000
直线坐标分辨率	mm	0.001	0.001	0.001	0.001
回转坐标分辨率	deg	0.001	0.001	0.001	0.001

主要技术参数：

参数名称	单位	YK31630L	YK31800L	YK311250L	YK311600L
最大加工直径	mm	6300	8000	12500	16000
最大滚切模数	mm	32	32	32	32
最大外铣模数	mm	40	40	50	50
最大外齿螺旋角	deg	±45	±30	±30(<10m) ±15(>10m)	±30(<10m) ±15(>10m)
最大内齿螺旋角	deg	±25	±25	±25	±25
最大外齿齿宽	mm	2000	2000	2000	2000
最大内齿齿宽	mm	400	400	400	400
滚刀最大直径	mm	450	450	450	450
滚刀转速范围	r/min	10~200	10~200	10~100	10~100
滚刀架电机功率	KW	52	52	89	89
滚刀架最大切向行程	mm	450	450	600	600
内铣刀最大直径	mm	500	500	500	500
内铣刀盘最大宽度	mm	90	90	90	90
内铣刀盘转速范围	r/min	10~200	10~200	10~200	10~200
内铣刀架电机功率	KW	46	46	46	46
工作台直径	mm	3500	4500	5200	5200
工作台最大转速	r/min	3	1	0.7	0.5
工件最大重量	t	80	120	250	250
X轴进给速度	mm/min	0~3000	0~3000	0~3000	0~3000
Y轴进给速度	mm/min	0~500	0~500	0~500	0~500
Z轴进给速度	mm/min	0~2000	0~2000	0~2000	0~2000
直线坐标分辨率	mm	0.001	0.001	0.001	0.001
回转坐标分辨率	deg	0.001	0.001	0.001	0.001
