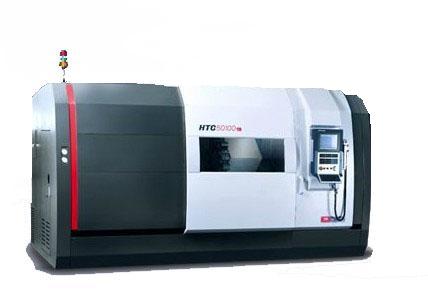

HTC系列数控卧式车削中心
HTC系列卧式数控车床系列特别适用于汽车、摩托车、电子、航天、军工、石油等行业对回转体零件的圆柱面、圆弧面、圆锥面、端面、切槽及各种种公、英制螺纹等进行批量、高效、高精度的自动加工。
特点：整体45度床身，确保高刚性，高稳定性。伺服驱动，实现高转速，高快移，高效率，模块化设计，轻松实现三轴、四轴配置及功能。
主要技术参数
HTC 16/20系列：
| 参数名称 | 单位 | HTC16i系列 | HTC2050 | |||
| HTC1612i | HTC1635i | HTC2050i | HTC2050im | |||
| 床身最大回转直径 | mm | Φ450 | Φ400 | Φ480 | Φ480 | |
| 最大车削长度 | mm | 120 | 350 | 500 | 500 | |
| 最大车削直径 （盘类/轴类） | mm | Φ160 | Φ230/Φ160 | Φ280/Φ300 | Φ240/Φ200 | |
| 滑板上最大回转直径 | mm | Φ160 | Φ160 | Φ300 | Φ300 | |
| 主轴头形式 |
| A2-5 | A2-5 | A2-6 | A2-6 | |
| 主轴孔直径 | mm | Φ48 | Φ43 | Φ62 | Φ62 | |
| 最大通过棒料直径 | mm | Φ35 | Φ30 | Φ48 | Φ48 | |
| 主轴转速级数 |
| 无级 | 无级 | 无级 | 无级 | |
| 主轴转速范围 | r/min | 40-5000 | 40-4000/ | 50-4000 | 50-4000 | |
| 主电机功率 | kw | 5.5 | 7.5（广数） | 9 | 11 | |
| 主轴最大输出扭矩 （30分钟） | N.m | 62 | 130（广数） | 200 | 257 | |
| 标准卡盘直径 | inch | 6" | 6" | 8" | 8" | |
| X/Z轴快移速度 | m/min | 20/20 | 18/20 | 16/24国产丝杠 | 16/24国产丝杠 | |
| X/Z轴行程 | mm | 350/235 | 130/380 | 175/530 | 190/530 | |
| 尾座体行程 | mm | - | 300 | 360 | 360 | |
| 刀架形式 |
| 排刀 | 卧式8工位 | 卧式8工位 | 动力刀架 | |
| 刀具尺寸 | mm | 20×20/Φ25 | 20×20/Φ20 | 25×25/Φ32 | 25×25/Φ32 | |
| 加工精度 |
| IT6 | IT6 | IT6 | IT6 | |
| 定位精度 | X轴 | mm | 0.013 | 0.01 | 0.01 | 0.01 |
| Y轴 | mm | 0.016 | 0.012 | 0.012 | 0.012 | |
| Z轴 |
| - | - | - | 40" | |
| 重复定位 | X轴 | mm | 0.005 | 0.004 | 0.004 | 0.004 |
| Y轴 | mm | 0.006 | 0.005 | 0.005 | 0.005 | |
| Z轴 |
| - | - | - | 28" | |
| 最大承重 | 盘类 轴类 | kg | 80 | 70 300 | 200 500 | 200 500 |
| 机床重量 | 主机 | kg | 2200 | 3000 | 4300 | 4300 |
| 中心高（距床身底面） | mm | 885 | 1000 | 860 | 860 | |
| 机床外形 | mm | 1815×1875×1540 | 2300×1500×1725 | 3025×1900×1800 | 3025×1900×1800 | |
HTC 32系列
| 参数名称 | 单位 | HTC320i | HTC32im | HTC32 | HTC32m | |
| 床身最大回转直径 | mm | Φ600 | Φ600 | 460 | 460 | |
| 最大车削长度 | mm | 550/1000 | 550/1000 | 550/970 | 550/970/1500 | |
| 最大车削直径 （盘类/轴类） | mm | Φ450/Φ350 | Φ400/Φ350 | Φ380/Φ260 | Φ200/Φ150 | |
| 滑板上最大回转直径 | mm | Φ380 | Φ380 | 260 | 320 | |
| 主轴头形式 |
| A2-8 | A2-8 | A2-8 | A2-8 | |
| 主轴孔直径 | mm | Φ80 | Φ80 | 80 | 73 | |
| 最大通过棒料直径 | mm | Φ65 | Φ65 | Φ65 | Φ58 | |
| 主轴转速级数 |
| 无级 | 无级 | 无级 | 无级 | |
| 主轴转速范围 | r/min | 35-4000 | 35-4000 | 35-3000 | 35-3000 | |
| 主电机功率 | kw | 15 | 15 | 11/15 | 15/18.5 | |
| 主轴最大输出扭矩 （30分钟） | N.m | 272 | 272 | 310 | 310 | |
| 标准卡盘直径 | inch | 10" | 10" | 10" | 10" | |
| X/Z轴快移速度 | m/min | 24/20 | 24/20 | 12/18滚动导轨 | 18/20滚动导轨 | |
| X/Z轴行程 | mm | 240/560,1100 | 240/560,1100 | 208/600 | 288/600 | |
| 尾座体行程 | mm | 300/500 | 300/500 | 520/940 | 520/940/1450 | |
| 刀架形式 |
| 卧式8 或12工位 | 动力刀架 | 卧式8 或12工位 | 动力刀架 | |
| 刀具尺寸 | mm | 25×25/Φ40 | 25×25/Φ40 | 25×25/Φ40 | 25×25/Φ40 | |
| 加工精度 |
| IT6 | IT6 | IT6 | IT6 | |
| 定位精度 | X轴 | mm | 0.012 | 0.012 | 0.12 | 0.13 |
| Y轴 | mm | 0.02 | 0.02 | 0.020 | 0.02 | |
| Z轴 |
| - | 40" | - | 72" | |
| 重复定位 | X轴 | mm | 0.005 | 0.005 | 0.005 | 0.006 |
| Y轴 | mm | 0.007 | 0.007 | 0.007 | 0.008 | |
| Z轴 |
| - | 28" | - | 36" | |
| 最大承重 | 盘类 轴类 | kg | 200 600 | 200 600 | 200 600 | 200 1000 |
| 中心高（距床身底面） | mm | 1134 | 1134 | 1000 | 1021 | |
HTC 40n系列
| 参数名称 | 单位 | HTC40n（m）（y）系列 | ||||
| HTC40n系列 | HTC40nm系列 | HTC40ny系列 | ||||
| 床身最大回转直径 | mm | 690、690、690、650、650 | ||||
| 最大车削长度 | mm | 500/1000/1500/2000/2500 | 400/900/1400/1900/2400 | |||
| 最大车削直径（盘类/轴类） | mm | 400 | ||||
| 滑板上最大回转直径 | mm | 400 | ||||
| 主轴头形式 |
| A2-8 | ||||
| 主轴孔直径 | mm | 80 | 75 | 70 | ||
| 最大通过棒料直径 | mm | 65 | 60 |
| ||
| 主轴转数级数 |
| 无级 | ||||
| 主轴转数范围 | mm | 35-3500 | 35-2200 | |||
| 主电机输出功率 | kw | 18.5/22 | 30/22 | |||
| 主轴最大输出扭矩（30分钟） | N.M | 560 | 770 | |||
| 标准卡盘 | 卡盘直径 | Inch | 10″ | |||
| X/Z轴快移速度 | m/min | 20/15 | ||||
| Y轴快移速度 |
| - | - |
| ||
| X-Z轴行程 | Mm | 220-600/1100/1600/2100/2600 | 500/1000/1500/2000/2500 | |||
| Y轴行程 |
| - | - | ±55 | ||
| C轴 | 最高转速 | r/min | - | 30 |
| |
| 额定输出扭矩 | N.m | - |
|
| ||
| 尾座套筒直径/行程 |
| 120/150 | ||||
| 尾座主轴锥孔锥度 | 莫氏 | 5＃ | ||||
| 刀架形式 |
| 卧式12工位 | ||||
| 加工精度 |
| IT6 | ||||
| 最大承重 | 盘类/轴类 |
| 200/800 | |||
| 机床重量 | 主机 | kg | 5500、7500、9000、11000、12500 | |||
| 机床外型 | 长×宽×高 | mm | 4050/4550/5050/5550/6050×2286×2260 | |||
HTC 50n系列
| 参数名称 | 单位 | HTC50n（m）系列 | |||
| HTC50n系列 | HTC40nm系列 | ||||
| 床身最大回转直径 | mm | 690、690、690、650、650 | 690、690、690、650、650 | ||
| 最大车削长度 | mm | 500 1000 1500 2000 2500 | 500 1000 1500 2000 2500 | ||
| 最大车削直径（盘类/轴类） | mm | 500 | |||
| 滑板上最大回转直径 | mm | 500 | |||
| 主轴头形式 |
| A2-11 | |||
| 主轴孔直径 | mm | 104 | |||
| 最大通过棒料直径 | mm | 85 | |||
| 主轴转数级数 |
| 无级 | |||
| 主轴转数范围 | mm | 35-3500 | |||
| 主电机输出功率 | kw | 30/22 | |||
| 主轴最大输出扭矩（30分钟） | N.M | 860 | |||
| 标准卡盘 | 卡盘直径 | Inch | 12″ | ||
| X/Z轴快移速度 | m/min | 20/15 | |||
| Y轴快移速度 |
| - | - | ||
| X/Z轴行程 | Mm | 270/600 1100 1600 2100 2600 | |||
| Y轴行程 |
| - | - | ||
| C轴 | 最高转速 | r/min | - | 30 | |
| 额定输出扭矩 | N.m | - |
| ||
| 尾座套筒直径/行程 |
| 120/150 | |||
| 尾座主轴锥孔锥度 | 莫氏 | 5＃ | |||
| 刀架形式 |
| 卧式12工位 | |||
| 加工精度 |
| IT6 | |||
| 最大承重 | 盘类/轴类 | kg | 200/800 | ||
| 机床重量 | 主机 | kg | 5500、7500、9000、11000、12500 | ||
| 机床外型 | 长×宽×高 | mm | 4050/4550/5050/5550/6050×2286×2260 | ||
HTC 63n系列
| 参数名称 | 单位 | HTC63n（m）（y）系列 | |||||
| HTC63n系列 | HTC63nm系列 | HTC63ny系列 | |||||
| 床身最大回转直径 | mm | 850/850/850/820/800 | 850/850/850/820/800 | 1000/1000/970/950 | |||
| 最大车削长度 | mm | 1000/500/2000/3000/4000 | 1000/2000/3000/4000 | ||||
| 最大车削直径（盘类/轴类） | mm | 750/630 | 630 | ||||
| 滑板上最大回转直径 | mm | 630 | |||||
| 主轴头形式 |
| A2-11 |
| ||||
| 主轴孔直径 | mm | 100 | 130 | ||||
| 最大通过棒料直径 | mm | 85 | 115 | ||||
| 主轴转数级数 |
| 无级 | 机械两档 | ||||
| 主轴转数范围 | mm | 20-2000 | 20-1200 | ||||
| 主电机输出功率 | kw | 30/22 | 37/30 | ||||
| 主轴最大输出扭矩（30分钟） | N.M | 950 | 2450 | ||||
| 标准卡盘 | 卡盘直径 | Inch | 15″ | ||||
| X/Z轴快移速度 | m/min | 12/12 | |||||
| Y轴快移速度 |
| - | - | 10 | |||
| X-Z轴行程 | Mm | 410-1050/1550/2050/3050/4050 | 410-1550/2050/3050/4050 | ||||
| Y轴行程 |
| - | - | ±50 | |||
| C轴 | 最高转速 | r/min | - | 27 | |||
| 额定输出扭矩 | N.m | - | 1900 | ||||
| 尾座套筒直径/行程 |
| 180/160 | |||||
| 尾座主轴锥孔锥度 | 莫氏 | 6＃ | |||||
| 刀架形式 |
| 卧式12工位 | 动力卧式12工位 | ||||
| 加工精度 |
| IT6 | |||||
| 最大承重 | 盘类/轴类 |
| 500/2000 | ||||
| 机床重量 | 主机 | kg | 14000、17000、20000、23000、30000 | ||||
| 机床外型 | 长×宽×高 | mm | 4900/5400/5900/6900/7900×2825×2680 | 5400/5900/6900/7900×2825×2680 | |||
HTC 80n系列
| 参数名称 | 单位 | HTC80n（m）系列 | |||
| HTC50n系列 | HTC40nm系列 | ||||
| 床身最大回转直径 | mm | 1000/1000/1000/970/950 | |||
| 最大车削长度 | mm | 1000、1500、2000、3000、4000 | |||
| 最大车削直径（盘类/轴类） | mm | 800 | |||
| 滑板上最大回转直径 | mm | 800 | |||
| 主轴头形式 |
| A2-11 | |||
| 主轴孔直径 | mm | 130 | |||
| 最大通过棒料直径 | mm | 115 | |||
| 主轴转数级数 |
| 机械两档 | |||
| 主轴转数范围 | mm | 20-1200 | |||
| 主电机输出功率 | kw | 37/30 | |||
| 主轴最大输出扭矩（30分钟） | N.M | 2450 | |||
| 标准卡盘 | 卡盘直径 | Inch | 15″ | ||
| X/Z轴快移速度 | m/min | 12/12 | |||
| Y轴快移速度 |
| - | - | ||
| X/Z轴行程 | Mm | 410/1050、1550、2050、3050、4050 | |||
| Y轴行程 |
| - | - | ||
| C轴 | 最高转速 | r/min | - | 27 | |
| 额定输出扭矩 | N.m | - | 1900 | ||
| 尾座套筒直径/行程 |
| 180/160 | |||
| 尾座主轴锥孔锥度 | 莫氏 | 6＃ | |||
| 刀架形式 |
| 卧式12工位 | 动力卧式12工位 | ||
| 加工精度 |
| IT6 | |||
| 最大承重 | 盘类/轴类 | kg | 500/2000 | ||
| 机床重量 | 主机 | kg | 14000/17000/20000/23000/30000 | ||
| 机床外型 | 长×宽×高 | mm | 4900/5400/5900/6900/7900×2825×2680 | ||
