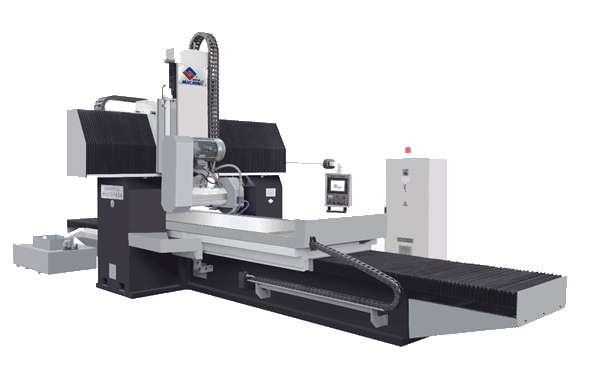

GM-K数控龙门平面磨床
本系列机床适用于机械制造、模具等行业的宽大平面磨削,可磨削钢件、铸铁及有色金属等材料。
特点:
本机床为龙门式双坐标数控平面磨床,适用于机械加工行业、模具行业。磨削各种大平面工件时,可直接固定在工作台面上或电磁吸盘上,方便实用,维修简单。本机床采用龙门式布局,立柱、横梁及床身组成一个刚性框架结构,床身采用平、V型导轨,工作台导轨面粘贴有聚四氟乙烯软带。本机床磨头主轴采用进口高精度向心推力球轴承或动静压主轴。工作台纵向运动,采用叶片泵液压驱动,可无级调速,工作平稳,噪音小,并配有专门油温控制装置。垂直进给横向移动均为伺服数控,精度可靠。
主要技术参数:
主要技术规格 | 单位 | GM-K2010A | GM-K22120A | GM-K3010A | GM-K3012A | |
工作台 | 工作台台面尺寸 (宽×长) | mm | 1000×2000 | 1200×2200 | 1000×3000 | 1200×3000 |
最大磨削尺寸 (宽×长×高) | mm | 1000×2000×630 | 1200×2200×630 | 1000×3000×630 | 1200×3000×630 | |
工作台纵向移动量 (液动) | mm | 2100 | 2300 | 3100 | 3100 | |
工作台速度 (无级调速) | m/min | 5-25 | 5-25 | 5-25 | 5-25 | |
工作台T形槽槽数 | mm | 5 | 5 | 3 | 3 | |
工作台负载量 (含电磁吸盘) | Kg | 3200 | 4280 | 4800 | 5800 | |
电磁吸盘尺寸 (宽×长) | mm | (1000×1000×2) | (1200×1100×2) | (1000×1000)×3 | (1200×1100)×3 | |
磨头 | 砂轮中心至台面面距离 | mm | 200-880 | 200-880 | 200-880 | 200-880 |
磨头最大移动量 | mm | 680 | 680 | 680 | 680 | |
磨头横向进给 (无级调速) | m/min | 0.8-2.4 | 0.8-2.4 | 0.8-2.4 | 0.8-2.4 | |
砂轮尺寸 (外径×宽度×内径) | mm | ф500×75×ф203 | ф500×75×ф203 | ф500×75×ф203 | ф500×75×ф203 | |
垂直进给手轮最小刻度值 | mm | 0.005 | 0.005 | 0.005 | 0.005 | |
电机功率 | 磨头电机功率 | Kw | 15 | 15 | 15 | 15 |
工作精度 | 加工表面对基面的平行度 | mm | 1000:0.015 | 1000:0.015 | 1000:0.015 | 1000:0.015 |
工件表面粗糙度 | μm | Ra0.63 | Ra0.63 | Ra0.63 | Ra0.63 | |
整机参数 | 机床外形尺寸 (长×宽×高) | Mm | 7000×4200×4100 | 7000×4200×4100 | 9000×4200×4100 | 9000×4200×4200 |
净 重 | kg | 约20000 | 约21000 | 约27000 | 约28000 |
随机附件 电磁吸盘 1套 砂轮平衡架 1套 砂轮 2件 两用扳手费 1件 砂轮修整器 (不附金刚钻) 1套 地脚螺栓 1套 砂轮卡盘 2副 机床垫铁运输 1套 砂轮平衡心轴 1副 刮屑板 1副
