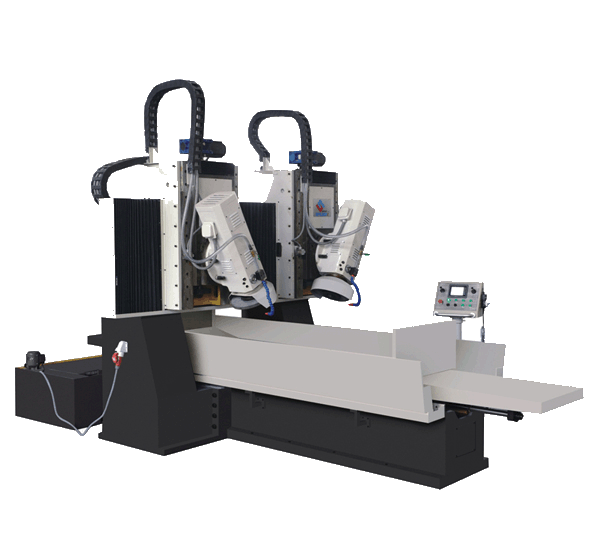

GM-DY1206 数控龙门燕尾导轨磨床

本系列机床为燕尾导轨专用磨床，主要用于磨削55° 燕尾导轨，配置合适砂轮，也可加工V形、矩形导轨。

特点：
    机床采用定梁式龙门式结构，刚性好；立磨头可旋转±70°，方便操作，生产效率高。
    工作台纵向导轨和磨并没有垂直导轨粘贴聚四氟乙烯导轨软带，耐磨性好；磨头横向导轨采用滚动直线导轨。
    工作台纵向移动为液压驱动，比例阀无级调速；采用外置式独立油站，床身热变形小。
    机床采用程控系统，通过小型可编程控制器控制步进电机，实现磨头横向和垂直自动进给。具有独立电柜和可移动按钮站 (带手持电子手轮)，采用触显示操作，可编程自动磨削，使用操作方便。
    根据用户需要，也可选配数控系统。

主要技术参数：

主要技术规格		单位	GM-DY1206
工作台	工作台台面尺寸 (宽×高)	mm	630×1250
	工作台T形槽槽数		3
	最大负重	kg	810
	工作台纵向最大行程	m/min	1350
	工作台速度 (液压无级调速)	mm	3-25
磨头	立柱间距离	mm	1200
	磨头横向行程	mm	900
	磨头横向快速移动速度	mm/min	1000
	磨头垂直快速升降速度	mm/min	320
	双斜边砂轮尺寸 (外径×厚度×内径) 砂轮转速	mm r/min	φ350×45×φ127 1440
	伺服电动扭矩	N.m	28
	磨头电机功率	kw	7.5
	液压泵电机功率	kw	7.5
	液压泵流量	L/min	73
	冷却泵流量	L/min	96
	机床总容量	kVA	30
工作精度	加工精度：燕尾导轨直线度	mm	0.015/1000
	燕尾导轨平行度	mm	0.020/1000
	表面粗糙度	μm	Ra0.63
整机参数	机床外形尺寸 (长×宽×高)	mm	4650×2730×2700
整机参数	净重	kg	约10000

随机附件
永磁吸盘	1套	砂轮平衡轴	1副
砂轮	1件	卸砂轮扳手	1副
砂轮修整器 (不附金刚钻)	1套	开口扳手	3副
砂轮卡盘	1副	脚垫盘	3件
砂轮平衡架	1套	工具箱	1件
