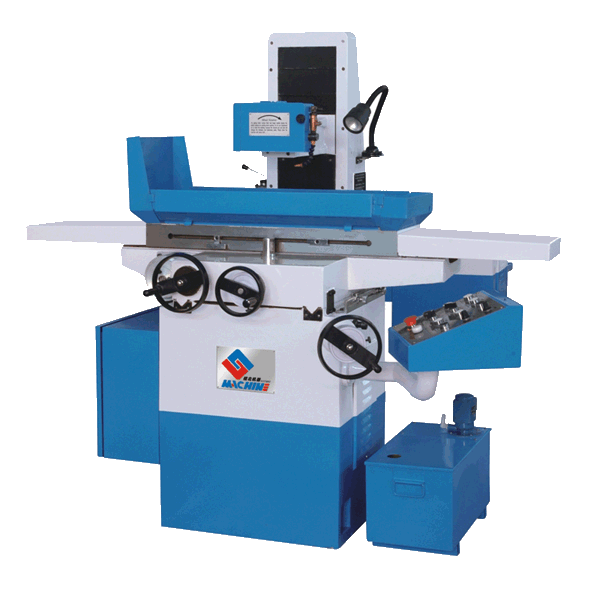

GM-D200 伺服电动平面磨床

    机床操作轻便简单、精度高、性能稳定、维修方便；工作台换向无冲击；
    横向和纵向采用伺服电机驱动，能耗仅为液动的20%；
    纵向移动采用无触点电子数字逻辑控制器控制伺服电机驱动工作台，具有寿命长、工作可靠的特点；
    磨头主轴轴承采用精密滚动轴承，刚性好，磨削效率高。

主要技术参数：

主要技术规格

单位

GM-D200

工作台

工作台台面尺寸 (宽×高)

mm

200×460

磨削工件的最大尺寸 (宽×长×高)

mm

200×460×300

工作台纵向移动量 (电动)

mm

520

工作台横向移动量

mm

280

工作台T形槽槽数
宽度

mm

1
14

永磁吸盘尺寸 (宽×长)

mm

200×460

磨头

砂轮中心至台面的距离

mm

100-400

磨头垂直最大移动量

mm

400

手动每转磨头进给量
横向
垂直

mm
mm

4
2

横向进给手轮最小刻度值

mm

0.02

垂直进给手轮最小刻度值

mm

0.01

砂轮尺寸 (外径×宽度×内径)

mm

φ200×16×φ31.75

电机功率

电气设备总容量

KVA

1.95

磨头电机功率
转速

KW
r/min

1.5
2850

冷却泵电动机功率

W

50

工作精度

加工表面对基面的平行度

mm

300:0.010

工件表面粗糙度

μm

Ra0.63

整机参数

机床外形尺寸 (长×宽×高)

mm

1660×1350×1700

包装箱外形尺寸 (长×宽×高)

cm

178×134×187

净重

kg

约1000




随机附件

永磁吸盘

1套

砂轮平衡轴

1副

砂轮

1件

卸砂轮扳手

1副

砂轮修整器 (不附金刚钻)

1套

开口扳手

3副

砂轮卡盘

1副

脚垫盘

3件

砂轮平衡架

1套

工具箱

1件
