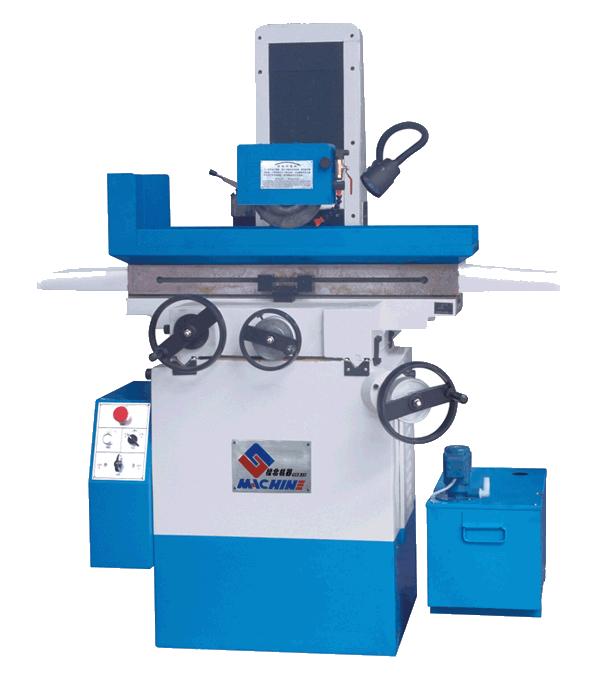

GM-250 手动平面磨床

本系列卧轴矩台手术平面磨床，结构紧凑，性能优良，可磨削各种平面或通过砂轮修形进行复杂成形成的磨削，适宜于不需机动进刀的磨削加工，适用于磨削钢件、铸铁及有色金属等多种材料平面。具有操作方便、灵活可靠、精度稳定、刚性好、热稳定性好、噪音低、维护保养方便等特点。
GM-Y250是在GM-250机型的基础上改进设计的产品，工作台纵向为流动传动、横向及磨头升降为手动。

主要技术参数：

主要技术规格		单位	GM-250	GM-Y250 (液动)
工作台	工作台纵向移动量	mm	520	500
	工作台横向移动量	mm	280	250
	工作台台面尺寸 (宽×高)	mm	250×500	250×500
	最大磨削尺寸 (宽×长×高)	mm	250×500×300	250×500×300
	工作台T形槽槽数宽度	mm	1 14	1 14
	永磁吸盘尺寸 (宽×长×高)	mm	250×500	250×500
磨头	砂轮中心至台面距离	mm	100-400	100-400
	磨头垂直最大移动量	mm	400	400
	手轮每转磨头进给量横向垂直	mm mm	4 2	4 2
	手柄每转磨头进给量横向垂直	mm mm	4 2	4 2
	横向进给手轮最小刻度值	mm	0.02	0.02
	垂直进给手轮最小刻度值	mm	0.01	0.01
	砂轮尺寸 (外径×宽度×内径)	mm	φ200×16×φ31.75	φ200×16×φ31.75
电机功率	电气设备总容量	KVA	1.5	1.5
	磨头电机功率转速	KW r/min	1.5 2850	1.5 2850
	液压泵电机功率	KW		1.1
	冷却泵电动机功率流量	W L/min	50 12	50 12
工作精度	加工表面对基面的平行度	mm	300：0.010	300:0.010
工作精度	工件表面粗糙度	μm	Ra0.63	Ra0.63
整机参数	机床外形尺寸 (长×宽×高)	mm	1600×1100×1600	1600×1100×1600
	包装箱外形尺寸 (长×宽×高)	Cm	176×130×190	176×130×190
	净重	kg	约850	约1150

随机附件
永磁吸盘	1套	砂轮平衡轴	1副
砂轮	2件	卸砂轮扳手	1副
砂轮修整器 (不附金刚钻)	1套	开口扳手	3副
砂轮卡盘	2套	脚垫盘	3件
砂轮平衡架	1套	工具箱	1件
