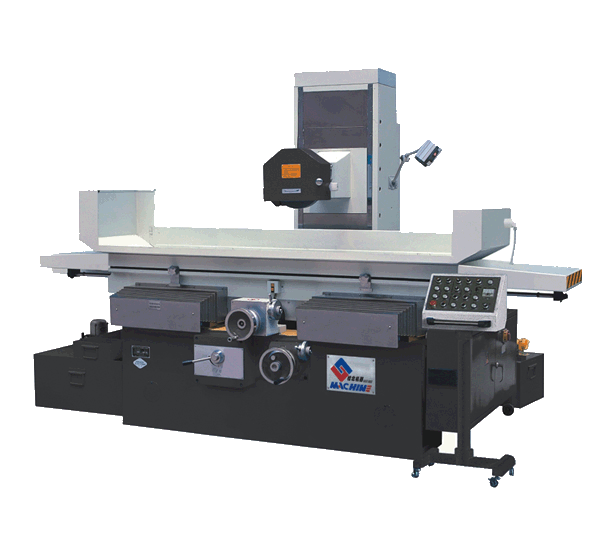

MM 精密平面磨床

    本机采用拖板移动式结构，独立液压站，自动润滑系统，外形整洁、美观；
    工作台横向移动采用滚动直线导轨，横向精度高；工作台纵向移动为液压传动；
    工作台导轨粘贴聚四氟乙烯导轨软带，耐磨性好，能耗低；
    磨头垂直进给导轨粘贴聚四氟乙烯导轨软带，进刀灵敏度高；
    磨头垂直进给为手动，配有快速升降机构，提高工作效率；
    砂轮主轴采用整体套筒式动压轴承加滚动止推式，承载能力好，回转精度高；
    机床精度稳定，工件表面粗糙度低，深受用户欢迎。

主要技术参数：

主要技术规格		单位	MM7140×12	MM7132×12	MM7140×16
工作台	工作台面尺寸 (宽×长)	mm	400×1250	320×1600	400×1600
	磨削工件的最大尺寸 (宽×长×高)	mm	400×1250×400	320×1600×400	400×1600×400
	工作台纵向移动量 (液动)	mm	300-1350	300-1700	300-1700
	工作台速度 (无级调速)	m/min	3-25	3-25	3-25
	工作台T形槽槽数宽度	mm	3 18	3 18	3 18
	容许最大工件重量 (含电磁吸盘)	kg	514	530	660
	电磁吸盘尺寸 (宽×长)	mm	400×1250	320×1600	400×1600
磨头	砂轮中心至台面距离	mm	175-575	175-575	175-575
	工作台 (拖板)横向行程	mm	450	370	450
	拖板横向进给 (无级调速) 连续断续	m/min mm/次	0.02-2 0.1-15	0.02-2 0.1-15	0.02-2 0.1-15
	横向进给手轮每转进给量粗进给每格刻度值微进给每格刻度值	mm mm mm	5 0.02 0.005	5 0.02 0.005	5 0.02 0.005
	垂直进给手轮每转进给量粗进给每格刻度值微进给每格刻度值	mm mm mm	0.5 0.005 0.002	0.5 0.005 0.002	0.5 0.005 0.002
	砂轮尺寸 (外径×宽度×内径)	mm	φ350×40×φ127	φ350×40×φ127	φ350×40×φ127
	磨头快速升降速度	mm/min	720	720	720
电机功率	磨头电动机功率转速	kW r/min	5.5 1460	5.5 1460	5.5 1460
	液压泵流量	L/min	57	57	57
	电气设备总容量	KVA	12	1 6	16
工作精度	工作加工表面对基面的的平行度	mm	200-320:0.003	200-320:0.003	200-320:0.003
工作精度	工件加工表面粗糙度	μm	Ra0.16	Ra0.16	Ra0.16
整机参数	机床外形尺寸 (长×宽×高)	mm	3300×2000×2300	4600×2000×2300	4600×2000×2300
	包装箱外形尺寸 (长×宽×高)	cm	369×215×257	485×225×257	485×225×257
	净重	kg	约4500	约5300	约5500

随机附件
电磁吸盘	1套	砂轮平衡架	1套
砂轮	2件	两用扳手	1副
砂轮修整器 (不附金刚钻)	1套	刮屑板	1件
砂轮卡盘	2副	减振垫铁	1套
砂轮平衡心轴	1副
