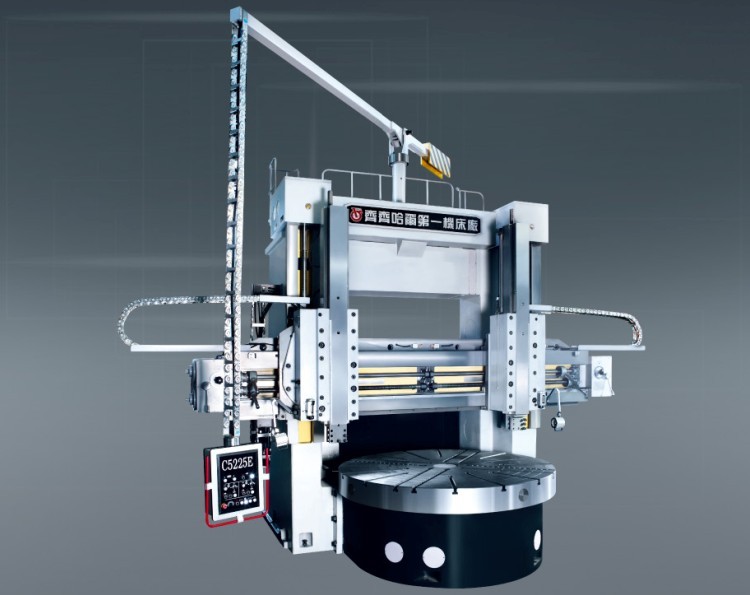

C52xxE系列双柱立式车床：

Ø  本系列机床适用于电机、水轮机、航空、矿山机械、冶金及一般机械行业，可用于内外柱面、圆锥面、端面、切槽等粗、精加工。

Ø  本系列机床主传动为交流电机驱动，工作台分为滑动导轨、静压导轨供用户选择。

Ø  进给系统为交流18级

Ø  按特殊订货可提供冷却装置、数显装置等附件。

 主要技术参数：

参数名称

单位

C5225E×16/10

C5225E×20/10

C5225E×25/10

C5231E×20/16

工作台直径

mm

Φ2250

Φ2250

Φ2250

Φ2830

最大切削直径

mm

Φ2500

Φ2500

Φ2500

Φ3100

最大工件高度

mm

1600

2000

2500

2000

最大工件重量

t

10

10

10

10

刀杆截面尺寸

mm

40×50

40×50

40×50

40×50

右刀架最大切削力

KN

35

35

35

35

左刀架最大切削力

KN

30

30

30

30

工作台最大扭矩

N·m

63000

63000

63000

63000

工作台转速级数

卧轴16级

卧轴16级

卧轴16级

卧轴16级

工作台转速范围

r/min

2-63

2-63

2-63

2-63

左右刀架最大行程

mm

水平1400

垂直1000

水平1400

垂直1000

水平1400

垂直1000

水平1730

垂直1000

左右刀架搬度极限

±30

±30

±30

±30

横梁最大行程

mm

1250

1650

2150

1650

主电机功率

KW

交流55

交流55

交流55

交流55

工作台导轨形式

动静压导轨

动静压导轨

动静压导轨

静压导轨



 主要技术参数：

参数名称

单位

C5231E×25/16

C5235E×20/16

C5235E×25/16

C5240E×20/16

工作台直径

mm

Φ2500/2830

Φ2831/3150

Φ2831/3150

Φ2831/3150

最大切削直径

mm

Φ3150

Φ3500

Φ3500

Φ4000

最大工件高度

mm

2500

2000

2500

2000

最大工件重量

t

16

16

16

16

刀杆截面尺寸

mm

40×50

40×50

40×50

40×50

右刀架最大切削力

KN

35

35

35

35

左刀架最大切削力

KN

30

30

30

30

工作台最大扭矩

N·m

63000

63000

63000

63000

工作台转速级数

卧轴16级

卧轴16级

卧轴16级

卧轴16级

工作台转速范围

r/min

2-63

2-63

2-63

2-63

左右刀架最大行程

mm

水平1400

垂直1000

水平1400

垂直1000

水平1400

垂直1000

水平1730

垂直1000

左右刀架搬度极限

±30

±30

±30

±30

横梁最大行程

mm

2150

1650

2150

1650

主电机功率

KW

交流55

交流55

交流55

交流55

工作台导轨形式

静压导轨

静压导轨

静压导轨

静压导轨
