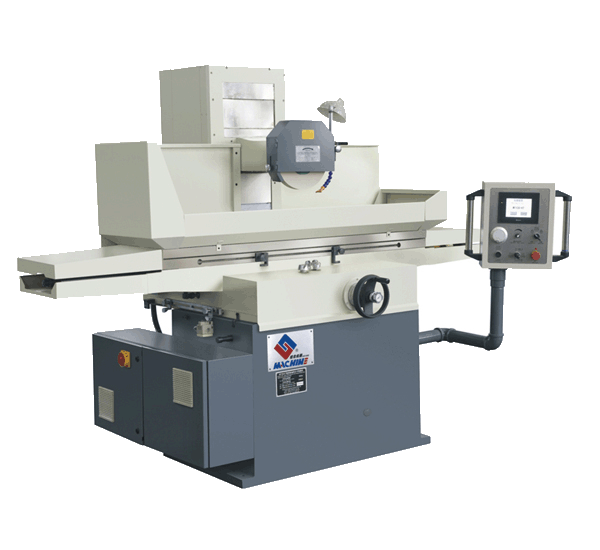

MK7130 数控卧轴矩台平面磨床

    本机床结构合理，质量可靠，操作简易，维修方便，具有较高的性价比；
    采用拖板移动式结构，工作台纵向液压驱动，具有自润滑系统；
    砂轮主轴采用整体滚动止推式套筒结构；承载能力好，回转精度高；
    采用伺服数字控制，双轴联动，磨头配置砂轮修整器；
    本机适用于数控教学，磨削钢件、铸件和有色金属等多种材料平面，通过砂轮修整可磨削简单成形面。

主要技术参数：

主要技术规格		单位	M7130/TS
工作台	工作台台面尺寸 (宽×长)	mm	300×1000
	磨削工件的最大尺寸 (宽×长×高)	mm	300×l000×400
	工作台纵向移动量 (液动)	mm	200—1050
	工作台移动速度 (无级调速)	m/min	2-23
	工作台T形槽槽数／宽度	mm	3/18
	容许磨削工件的最大重量 (含电磁吸盘)	kg	308
	电磁吸盘尺寸 (宽×长)	mm	300×680
磨头	砂轮中心至台面距离	mm	150-550
	工作台 (拖板)横向行程	mm	340
	拖板横向进给量 (无级调速)	mm	0.005-8
	横向进给手轮每转进给量	mm	4.0
	手轮每格刻度值	mm	0.02
	拖板快速移动速度 (无级可调)	mm/min	0-2800
	磨头快速移动的速度	mm/min	240
	砂轮尺寸 (外径×宽度×内径)	mm	ф300×40×ф75
电机功率	磨头电机功率	kW	4.0
	转速	r/min	1400
	液压泵电机功率	kW	2.2
	转速	r/min	960
	液压泵流量	L/min	32
	电气设备总容量	KVA	10
工作精度	工件加工表面对基面的平行度	mm	300：0.005
工作精度	工件表面粗糙度	μm	Ra0.63
整机参数	外形尺寸 (长×宽×高)	mm	2480×1680×1750
	包装箱外形尺寸 (长×宽×高)	cm	315×185×215
	净重	kg	约2000

随机附件
电磁吸盘	1套	砂轮修整器 (不附金刚笔)	1套
砂轮平衡轴	1副	机床脚垫	1套
砂轮	2件	砂轮卡盘	2副
砂轮平衡架	1套	随机工具	1套
